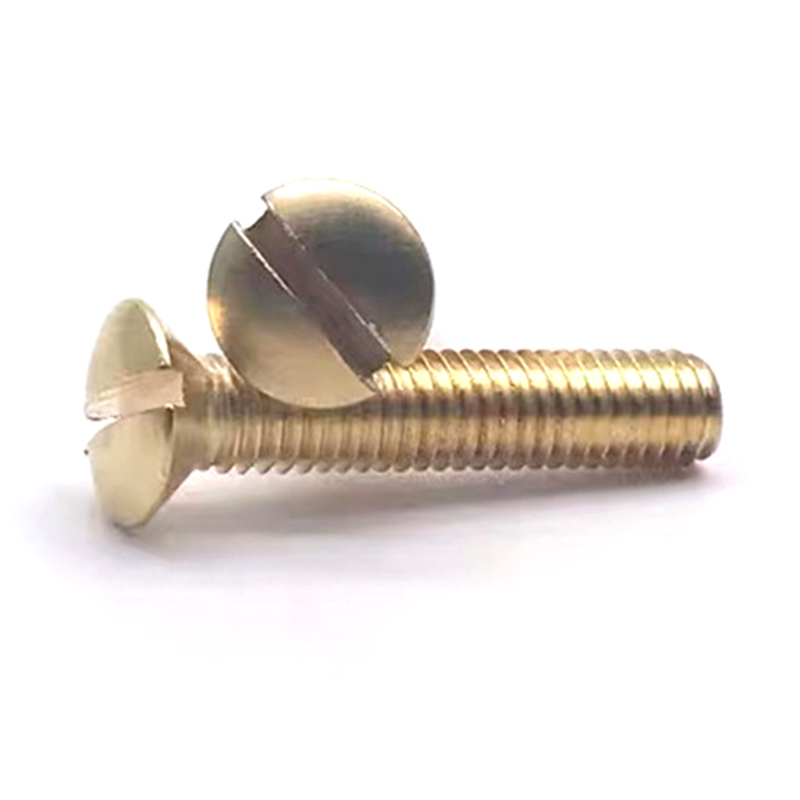

Géométrie des vis à tête ovale : le rayon de transition qui empêche la concentration des contraintes

La caractéristique déterminante d'un vis à tête ovale ne réside pas seulement dans son esthétique en forme de dôme, mais aussi dans le rayon de transition calculé avec précision entre la tête et la tige. Suzhou Anzhikou Hardware Technology Co., Ltd. fabrique des vis à filetage machine à tête ovale avec des rayons de transition allant généralement de 0,15 à 0,3 fois le diamètre nominal du filetage, en fonction de la norme spécifique appliquée. Ce filet répartit les contraintes de flexion qui autrement se concentreraient sur l'épaulement pointu à 90 degrés que l'on trouve sur les variantes à tête cylindrique ou à tête de fromage. Dans les applications de chargement cyclique, telles que les charnières sur les enceintes industrielles ou les points de pivotement sur les équipements agricoles, cette répartition des contraintes peut prolonger la durée de vie en fatigue de 40 à 60 % par rapport aux fixations à tête cylindrique équivalentes.

L'équipement de frappe à froid d'Anzhikou Hardware, importé de Taiwan et du Japon, réalise cette transition en un seul passage plutôt que par un usinage secondaire. Les plus de 200 machines de précision installées dans les installations de 2 000 mètres carrés de l'entreprise maintiennent une concentricité tête-tige inférieure à 0,05 mm au total, garantissant ainsi que le profil ovale reste symétrique. L'asymétrie dans la tête ovale crée des charges de serrage inégales ; une fois serré, le côté haut exerce une pression disproportionnée contre le siège fraisé, conduisant à un desserrage prématuré ou à un écrasement localisé du matériau d'accouplement. Pour les applications où la tête de vis reste exposée et remplit une fonction esthétique, comme sur les cadres en aluminium poli ou la quincaillerie de vitrine, ce contrôle de symétrie est tout aussi essentiel pour la cohérence visuelle.

Compatibilité des angles de fraisage pour les sièges à tête ovale

Les vis à tête ovale nécessitent des trous d'accouplement préparés avec un fraisage à 82 degrés pour les tailles impériales ou un fraisage à 90 degrés pour les équivalents métriques. Le dessous de la tête forme une surface conique qui doit affleurer cet angle préparé. L'équipement de fil à rouler d'Anzhikou Hardware produit des vis avec des angles inférieurs de tête maintenus à ± 1 degré, empêchant l'assise partielle qui laisse un espace visible ou crée un bras de levier sous une charge latérale. En cas d'assise partielle, la tête de vis agit comme un coin ; les vibrations ou les cycles thermiques font progressivement avancer la fixation vers l'extérieur, réduisant ainsi la force de serrage de 15 à 25 % au cours des mille premiers cycles.

Pour les matériaux souples tels que le plastique ABS ou les composites de bois, la profondeur de fraisage doit être augmentée de 0,2 mm pour s'adapter à la compression du matériau sous la surface d'appui de la tête ovale. L'équipe d'ingénierie d'Anzhikou Hardware, composée de 10 techniciens avec 20 ans d'expérience dans l'industrie, conseille régulièrement les clients sur ces ajustements spécifiques aux matériaux au cours du processus de personnalisation des vis non standard.

Optimisation Phillips Cross Drive pour les vis à tête ovale à filetage machine

L'empreinte cruciforme Phillips d'une vis à filetage machine à tête ovale fonctionne selon un principe de came délibérément conçu pour éviter un serrage excessif. Suzhou Anzhikou Hardware Technology Co., Ltd. forme ces évidements à l'aide d'un outillage de poinçonnage de précision qui maintient la géométrie à quatre ailes à ± 0,03 mm sur tous les lots de production. Le couple de sortie de came (le point auquel la pointe du tournevis sort de l'évidement) est directement en corrélation avec la profondeur de l'évidement et l'angle de l'aile. Pour les vis à tête ovale M3, le couple de sortie typique est compris entre 1,8 et 2,2 N·m ; pour les tailles M5, cela passe à 5,5 à 6,5 N·m. Ces valeurs s'alignent étroitement sur les couples de serrage recommandés pour les aciers de classes 4.8 et 8.8, offrant une protection inhérente contre le dénudage des filetages dans les environnements d'assemblage manuel.

Sélection des embouts de pilote et modèles d'usure

• Les embouts Phillips n°1 sont spécifiés pour les vis à tête ovale M2 à M3. Les embouts usés présentent des extrémités d'ailes arrondies qui ne s'insèrent plus complètement dans l'évidement, réduisant ainsi la zone de contact jusqu'à 40 % et transférant le couple de manière inégale entre les quatre ailes. Anzhikou Hardware recommande le remplacement des bits après 5 000 cycles de conduite dans les environnements de production.
• Les embouts Phillips n°2 gèrent les tailles M3,5 à M5. À ces dimensions plus grandes, la profondeur de l'évidement transversal devient critique ; Les évidements inférieurs à 1,8 mm sur une vis M4 font descendre le tournevis avant que la vis ne soit en place, laissant l'assemblage sous-serré en moyenne de 30 pour cent.
• Pour les lignes d'assemblage automatisées, Anzhikou Hardware propose des alternatives à empreinte cruciforme Pozidriv sur des vis à tête ovale personnalisées. La conception Pozidriv intègre huit flancs de contact supplémentaires qui résistent au cam-out, permettant une application de couple jusqu'à 1,5 fois supérieur à celui du Phillips standard sans désengagement du pilote.

Le système qualité ISO9001:2015 de l'entreprise comprend une inspection visuelle à 100 % de la géométrie des empreintes cruciformes sous grossissement, en rejetant les vis présentant des bavures ou des bavures qui empêcheraient l'engagement du tournevis. Ce niveau de contrôle soutient les activités d'exportation de l'entreprise dans 40 pays et régions, où les attentes en matière de fiabilité des assemblages varient considérablement entre les équipementiers automobiles européens et les fabricants d'électronique grand public nord-américains.

Sélection du pas de filetage machine pour les vis à tête ovale dans les applications à paroi mince

Vis à filetage machine cruciforme à tête ovale Les boîtiers sont fréquemment déployés dans des boîtiers en tôle et en plastique à paroi mince où la longueur d'engagement du filetage est intrinsèquement limitée. Suzhou Anzhikou Hardware Technology Co., Ltd. résout cette contrainte en optimisant le pas plutôt qu'en augmentant simplement la longueur des vis. Pour les matériaux d'une épaisseur inférieure à 1,5 mm, les filetages à pas fin (par exemple M3 × 0,35 au lieu du M3 × 0,5 standard) augmentent le nombre de filetages engagés de trois à quatre dans la même épaisseur de matériau. Chaque filetage supplémentaire engagé répartit la charge de serrage sur une plus grande surface, réduisant ainsi la contrainte par flanc de filetage d'environ 25 pour cent.

Directives d'engagement des filetages par épaisseur de matériau

L'équipement de fil à rouler d'Anzhikou Hardware, qui fait partie des plus de 200 ensembles de machines de précision de l'installation, peut générer des profils à pas standard et fin sur des vis à tête ovale d'un diamètre externe aussi petit que 0,6 mm. Pour les matériaux extrêmement fins inférieurs à 0,8 mm, la société recommande de passer à des formes de filetage autotaraudeuses plutôt qu'à des filetages machine, car même les filetages machine à pas fin risquent de dépouiller la longueur d'engagement limitée.

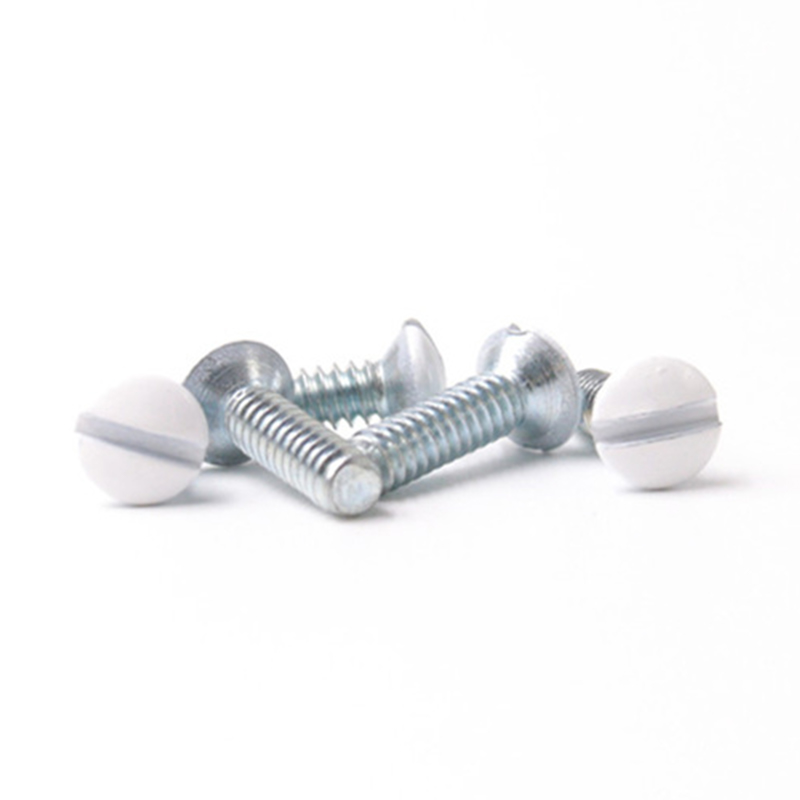

Sélection de l'état de surface des vis à tête ovale dans un assemblage visible

Étant donné que le profil à tête ovale reste partiellement exposé après l'installation, la qualité de la finition de surface a un impact direct sur la résistance à la corrosion et l'aspect esthétique. Suzhou Anzhikou Hardware Technology Co., Ltd. propose plusieurs options de finition grâce à ses lignes de production complètes, chacune adaptée à des exigences environnementales et visuelles spécifiques. La surface supérieure bombée d'une vis à tête ovale agit comme une lentille pour la réflexion de la lumière ; les rayures ou la texture de peau d'orange dues à un placage inapproprié deviennent immédiatement visibles sous un éclairage direct.

Caractéristiques de finition et cartographie des applications

• Le zingage avec passivation bleue offre 48 à 72 heures de résistance au brouillard salin selon ASTM B117 et offre une surface réfléchissante brillante légèrement bleutée. Cette finition est standard pour les machines intérieures et les boîtiers électriques. Anzhikou Hardware applique cette finition à travers le placage en rack pour éviter tout contact pièce à pièce qui créerait des marques témoins non plaquées sur la couronne de la tête ovale.
• Le placage au nickel atteint 96 à 120 heures de résistance au brouillard salin et produit une surface réfléchissante jaune-blanche plus chaude, préférée sur les assemblages de couleur laiton ou anodisés or. L'épaisseur de la couche de nickel de 8 à 12 microns offre également une résistance modérée au grippage lors du filetage dans des écrous en acier inoxydable ou nickelés.
• Le traitement à l'oxyde noir offre une protection minimale contre la corrosion (12 à 24 heures de brouillard salin) mais élimine entièrement la réflectivité, ce qui le rend idéal pour les boîtiers d'équipements optiques et le matériel militaire où une discipline légère est requise. Le traitement pénètre de 0,5 à 1,0 microns dans la surface de l'acier sans changement dimensionnel, préservant ainsi la géométrie précise de la tête ovale, essentielle pour une assise affleurante.
• Pour les applications architecturales extérieures, Anzhikou Hardware recommande des vis à tête ovale en acier inoxydable 316 avec électropolissage. L'électropolissage élimine 5 à 10 microns de matériau de surface, éliminant les marques de travail à froid du processus de frappe et augmentant le rapport chrome/fer à la surface, ce qui prolonge la résistance au brouillard salin au-delà de 1 000 heures dans les environnements côtiers.

L'équipement de test de qualité de l'entreprise comprend des brillancemètres et des profilomètres de rugosité de surface qui vérifient l'uniformité de la finition entre les lots de production. Avec une capacité de production annuelle atteignant 2 000 mètres carrés de vis standard et non standard, Anzhikou Hardware maintient une variation de couleur d'un lot à l'autre dans la limite de ΔE 1,5 pour les finitions plaquées, une tolérance suffisamment étroite pour que les vis de remplacement installées des années après l'assemblage initial restent visuellement impossibles à distinguer des originales.

Modifications anti-desserrage pour les vis à filetage machine cruciforme à tête ovale

Les vis à filetage machine à tête ovale standard dépendent entièrement de la friction du filetage et de la charge de serrage pour résister au desserrage. Dans les applications soumises à des vibrations, telles que les conduits de CVC, les systèmes de convoyeurs ou les panneaux de garniture de véhicules, cette friction à elle seule s'avère insuffisante. Suzhou Anzhikou Hardware Technology Co., Ltd. intègre des fonctionnalités anti-desserrage directement dans la conception des vis grâce à son équipement de production anti-desserrage dédié, évitant ainsi le besoin de composants de verrouillage secondaires tels que des rondelles ou des adhésifs appliqués lors de l'assemblage.

Caractéristiques de couple dominantes pour les vis à tête ovale

L'approche anti-desserrage la plus efficace pour les vis à tête ovale à filetage machine consiste à appliquer un patch ou une pastille en nylon sur la crête du filetage. Anzhikou Hardware applique des patchs en nylon 11 ou en nylon 12 dans un arc de 120 degrés sur les filetages supérieurs de la vis. Lorsqu'il est vissé dans un composant d'accouplement, le nylon se déplace légèrement, créant un ajustement serré qui génère un couple dominant, généralement 15 à 25 % du couple d'assise final. Ce couple dominant persiste sur des cycles de température allant de -40°C à 120°C et permet à la vis d'être retirée et réinstallée trois à cinq fois avant que le patch en nylon ne se dégrade.

Pour les environnements à température plus élevée jusqu'à 200°C, la société propose des vis à tête ovale avec des sections de filetage déformées créées lors du processus de roulage du filetage. Une augmentation localisée de 0,03 à 0,05 mm du diamètre primitif le long d'un ou deux tours de filetage génère une interférence mécanique sans corps étranger. Étant donné que cette déformation se produit sur la vis plutôt que sur l'écrou, elle permet une réutilisation illimitée du composant d'accouplement, une considération importante pour les pièces moulées coûteuses ou les boîtiers moulés par injection. Les 20 années d'expérience d'Anzhikou Hardware dans la personnalisation de vis non standard permettent un réglage précis de cette ampleur de déformation en fonction de la plage de couple spécifiée par le client et de la dureté du matériau d'accouplement.

Dans les applications nécessitant à la fois une résistance aux vibrations et un démontage fréquent, telles que les panneaux d'accès sur les armoires de commande industrielles, Anzhikou Hardware recommande des vis à tête ovale avec une surface d'appui dentelée sous la tête. Ces dentelures, formées lors de la frappe à froid, mordent dans la surface de contact lorsqu'un couple est appliqué, créant un verrouillage mécanique qui résiste à la rotation tout en permettant un retrait simple avec des outils standards. La profondeur de denture de 0,1 à 0,15 mm est suffisamment faible pour éviter d'endommager les surfaces peintes ou anodisées, mais suffisante pour augmenter la résistance au desserrage de 60 % par rapport aux surfaces d'appui lisses lors des tests de vibrations transversales selon DIN 65151.
