Tolérance sur plats dans Vis à tête hexagonale et son effet sur la fiabilité

La dimension transversale (AF) d'une vis à tête hexagonale est le paramètre qui détermine si une clé ou une douille s'installe correctement sur la tête de fixation. Bien que cela semble simple, la fenêtre de tolérance attribuée à AF (et la manière dont elle interagit avec les tolérances de fabrication des clés) a un effet direct sur la transmission efficace du couple d'installation ou sur le fait que l'outil glisse, arrondit les méplats ou applique une charge inégale. Selon les normes ISO 4014 et DIN 931, la tolérance AF pour un boulon à tête hexagonale de qualité de produit A est spécifiée comme h15 pour les tailles jusqu'à M16, ce qui permet un écart négatif significatif par rapport à la valeur nominale. Pour un boulon M10 (AF nominal 17 mm), l'AF minimum autorisé sous h15 est de 16,73 mm — un écart de 0,27 mm par rapport au nominal.

Isolé, 0,27 mm semble négligeable. En combinaison avec une clé à fourche standard fabriquée selon sa propre tolérance (généralement 0,19 mm sur l'ouverture de la mâchoire pour une clé de 17 mm selon DIN 894), le jeu total entre la mâchoire de la clé et le méplat du boulon peut atteindre 0,46 mm. À couple élevé, ce jeu permet une pente de rotation qui concentre la contrainte de contact sur les coins plats plutôt que de la répartir sur toute la face plate. Le résultat est un arrondi des coins - d'abord sur le boulon, puis sur la mâchoire de la clé - et une perte progressive d'engagement qui devient généralement inacceptable après 5 à 15 cycles de couple élevé. Pour les applications nécessitant une installation et un retrait répétés, la spécification d'une tolérance AF plus stricte lors de l'achat - ou la mise à niveau vers une configuration à douille hexagonale (Allen) qui élimine complètement le jeu des mâchoires - est une contre-mesure concrète sans pénalité structurelle.

Suzhou Anzhikou Hardware Technology Co., Ltd. produit des vis à tête hexagonale avec des dimensions sur plats maintenues dans des fenêtres de tolérance spécifiées par le client plus serrées que les valeurs par défaut de la norme ISO, en utilisant des équipements de filetage et CNC introduits à Taiwan et au Japon, capables de maintenir une cohérence dimensionnelle sur des séries de production à grand volume sans sacrifier le taux de production.

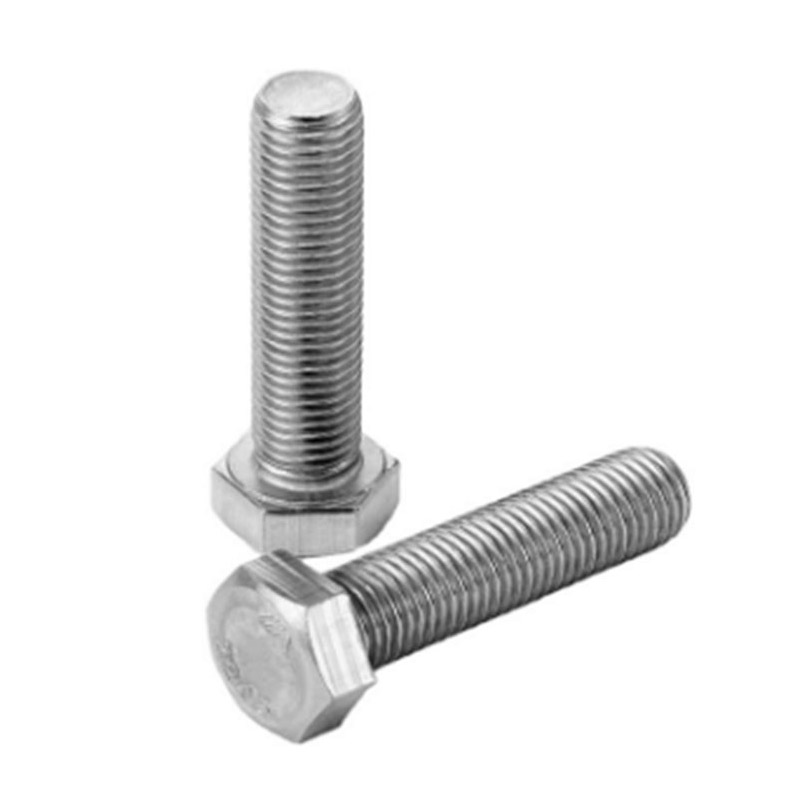

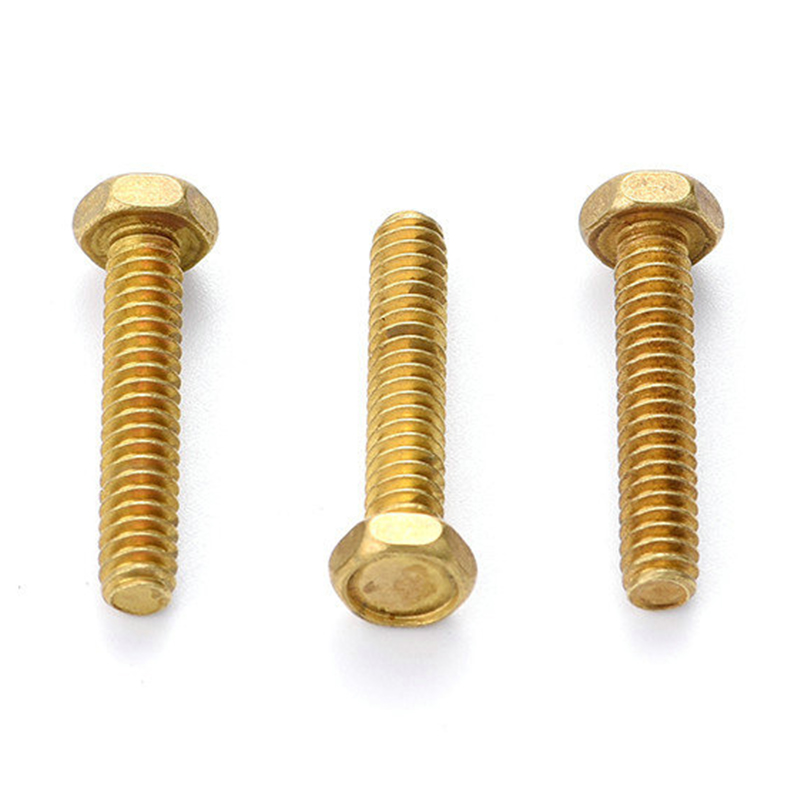

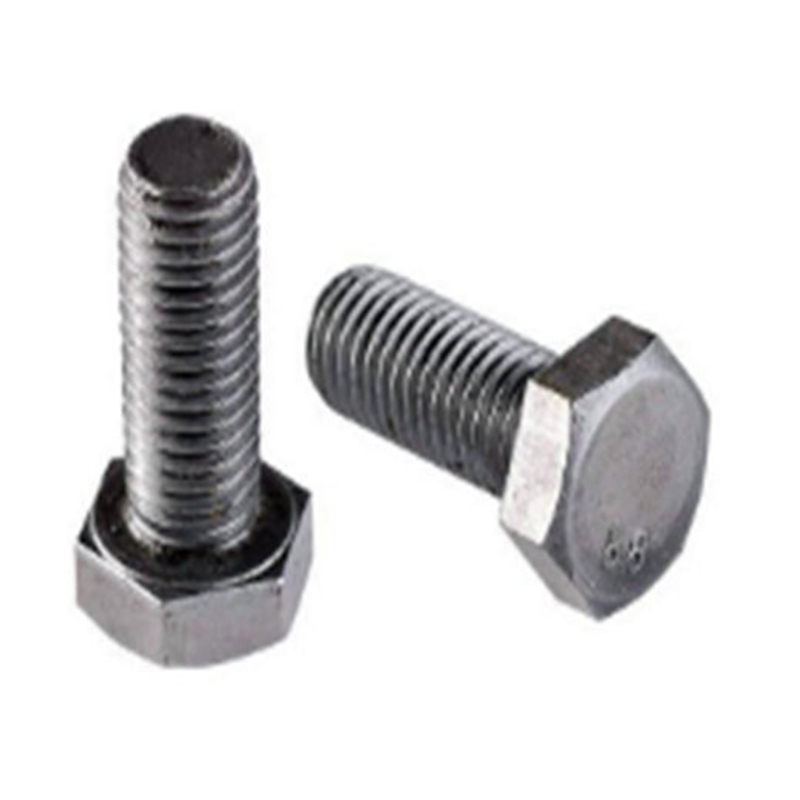

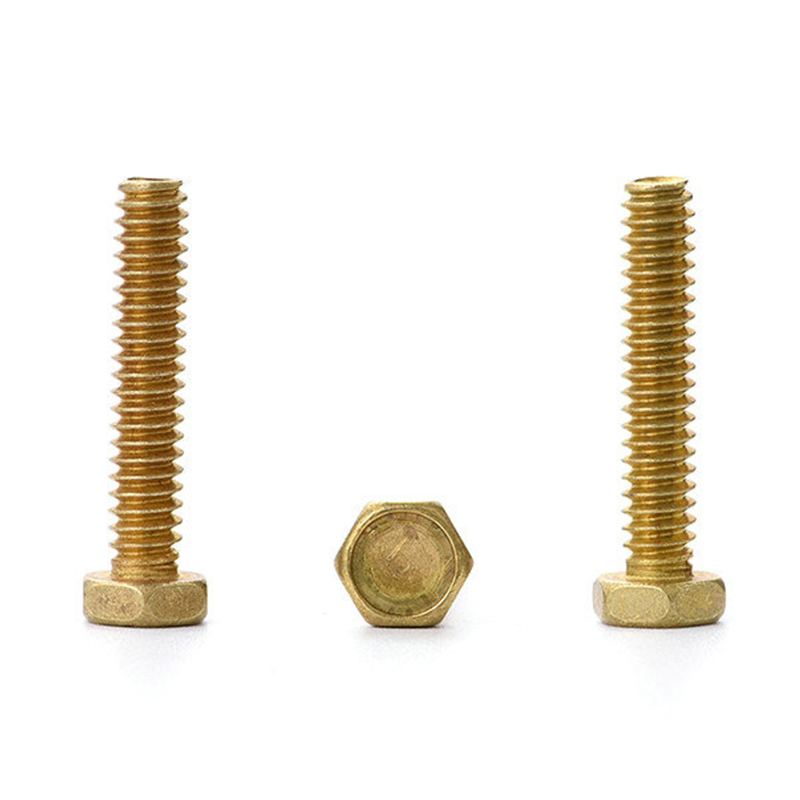

Boulons à tête hexagonale en laiton massif dans les applications électriques et de mise à la terre — Compromis entre conductivité et résistance

Le laiton est fréquemment choisi pour les boulons à tête hexagonale dans les boîtiers électriques, les barres omnibus de mise à la terre et les ensembles de borniers en raison de sa conductivité électrique. Mais la conductivité des alliages de laiton varie considérablement en fonction de leur composition, et la différence est importante dans les applications où la résistance de contact est un paramètre de conception. Les deux alliages de laiton les plus couramment utilisés dans la production de fixations sont le CuZn39Pb3 (environ 15 à 18 % de conductivité IACS) et le CuZn36Pb3 (17 à 20 % IACS). À titre de comparaison, le cuivre pur contient 100 % d’IACS et l’aluminium 6061 contient environ 40 % d’IACS. Les boulons en laiton ne remplacent donc pas le cuivre lorsqu'une faible résistance de contact est essentielle : ils constituent un compromis structurel qui offre une conductivité adéquate ainsi qu'une bien meilleure usinabilité et de meilleures performances de formation de filetage que le cuivre pur.

Dans les applications de mise à la terre, le facteur le plus critique n'est souvent pas la conductivité globale mais la résistance d'interface au niveau de la face d'appui du boulon et de l'engagement du filetage. Les couches d'oxyde sur les surfaces en laiton, qui se forment quelques heures après l'exposition à l'air, augmentent la résistance de contact d'un ordre de grandeur par rapport aux surfaces fraîchement usinées. Le maintien d'une faible résistance de contact nécessite soit un traitement de surface qui inhibe l'oxydation (placage d'argent pour une mise à la terre haute performance, placage de nickel pour un usage général), soit une conception de joint garantissant une pression de contact suffisante pour briser mécaniquement la couche d'oxyde. Les valeurs de couple calculées uniquement pour le serrage structurel sont souvent insuffisantes pour obtenir ce déplacement d'oxyde. Les normes de conception de joints de mise à la terre telles que IEEE 837 et CEI 61439 abordent ce problème avec des exigences distinctes en matière de couple et de pression de contact qui dépassent les spécifications typiques des fixations structurelles.

Les boulons à tête hexagonale en laiton massif présentent également un phénomène connu sous le nom de fissuration par corrosion sous contrainte (SCC) en présence d'atmosphères contenant de l'ammoniac – installations agricoles, usines de réfrigération et certains environnements de traitement de l'eau. Les alliages de laiton à haute teneur en zinc (au-dessus de 15 % de Zn) sont particulièrement sensibles. Lorsqu'un risque de SCC existe, la spécification d'un laiton à faible teneur en zinc (CuZn10 ou CuZn15) ou le passage à un alliage de bronze au silicium offre une résistance au SCC nettement meilleure avec seulement une légère réduction de l'usinabilité. L'équipe d'ingénierie d'Anzhikou évalue les environnements d'exploitation des clients dans le cadre du processus de sélection des matériaux pour les commandes de fixations personnalisées, signalant de manière proactive le risque de SCC avant d'engager la production.

Calcul de la longueur d'engagement du filetage pour les vis à tête hexagonale dans des matériaux à assembler non en acier

La règle empirique selon laquelle « l'engagement du filetage doit être égal à un diamètre de boulon » provient de la conception des joints acier sur acier et ne se transfère pas en toute sécurité aux assemblages où le trou taraudé est en aluminium, en zinc moulé sous pression, en laiton ou en plastiques techniques. Ces matériaux ont une résistance au cisaillement des filetages nettement inférieure à celle de l'acier, ce qui signifie que sous la même charge axiale du boulon, les filetages correspondants se dénudent avant que le boulon lui-même ne se brise. La longueur d'engagement minimale pour éviter le dénudage du filetage doit être recalculée pour le matériau taraudé réel, et la longueur requise est souvent de 1,5 × à 3 × le diamètre du boulon en fonction de la paire de matériaux.

La comparaison des modes de défaillance déterminants pour les assemblages à vis à tête hexagonale dans des matériaux mixtes est la suivante :

Une implication pratique : les boulons à tête hexagonale en laiton massif filetés dans un boîtier en laiton sont en fait une paire de matériaux bien assortie : le boulon et les filetages d'accouplement ont une résistance au cisaillement presque identique, ce qui rend la prédiction du mode de défaillance des joints simple et le grippage des filetages moins probable que dans des combinaisons de métaux différents. Il s'agit d'un avantage significatif dans les boîtiers d'instruments de précision, les corps de vannes et les raccords de plomberie où les joints laiton sur laiton sont courants et où une longue durée de vie entre les cycles de démontage est attendue.

Marquages de classe de propriété sur les vis à tête hexagonale et ce qu'ils ne vous disent pas sur la durée de vie en fatigue

Les marquages de classe de propriété ISO 898-1 — 8.8, 10.9, 12.9 en relief sur la tête hexagonale — communiquent la résistance à la traction et la limite d'élasticité minimales de la fixation, qui sont suffisantes pour les calculs de conception de charge statique. Ce que ces marquages ​​ne communiquent pas, c'est la résistance à la fatigue, la sensibilité aux entailles ou les performances sous charge cyclique – trois propriétés qui déterminent si une vis à tête hexagonale survit à un assemblage vibrant sur une durée de vie de conception de millions de cycles de charge. Un boulon de classe de propriété 8,8 provenant de deux fabricants différents, répondant tous deux aux exigences minimales de traction, peut différer en termes de limite d'endurance à la fatigue de 30 à 40 % en fonction du rayon de la racine du filetage, de l'état de surface au niveau du faux-rond du filetage et de l'état de contrainte résiduelle du processus de laminage.

Le laminage de filets, par opposition au filetage, est la variable clé du processus qui influence le plus significativement les performances en fatigue. Le roulement induit une contrainte résiduelle de compression dans la racine du filetage (la zone de concentration de contrainte la plus élevée dans un boulon chargé axialement) qui s'oppose directement à la contrainte de fatigue de traction et augmente la limite d'endurance effective. Il a été démontré dans des études publiées que les filetages roulés des boulons de classe de propriété 8.8 dépassent la durée de vie en fatigue des boulons à filetage coupé de la même classe de propriété par des facteurs de 2 à 4 fois dans des conditions de charge identiques. C'est pourquoi la spécification de « fils roulés après traitement thermique » (plutôt qu'avant) dans les applications de fatigue critique ajoute une marge de sécurité mesurable au-delà de ce que le seul marquage de classe de propriété véhicule.

Pour les boulons à tête hexagonale en laiton massif, la conception en fatigue est en outre compliquée par le taux de fatigue plus faible du laiton (limite d'endurance par rapport à la résistance à la traction) par rapport à l'acier - généralement 0,25 à 0,30 pour le laiton contre 0,40 à 0,50 pour l'acier au carbone moyen. Cela signifie qu'un boulon en laiton fonctionnant à 40 % de sa résistance à la traction sous charge cyclique peut toujours être dans un régime critique en fatigue, alors qu'un boulon en acier soumis à la même fraction de contrainte serait en toute sécurité en dessous de sa limite d'endurance. Suzhou Anzhikou Hardware Technology Co., Ltd. utilise des équipements de filetage à fil dans le cadre de son processus de production standard pour les vis à tête hexagonale en acier et en laiton, garantissant que l'avantage de la contrainte résiduelle de compression est toujours présent quelle que soit la taille du lot - une capacité de processus qui prend directement en charge les clients qui conçoivent des services critiques en fatigue sur son marché d'exportation de 40 pays.
