Pourquoi les vis excentriques exigent plus que les tolérances standard

Contrairement aux fixations classiques, vis excentriques sont définis par une géométrie de tige ou de tête délibérément décalée. Ce décalage crée une action de came qui traduit la force de rotation en un mouvement de serrage ou de réglage linéaire. Les degrés de tolérance standard (comme 6 g pour le pas de filetage) ne parviennent souvent pas à garantir une course excentrique constante, ce qui entraîne une usure inégale ou un blocage. Chez Suzhou Anzhikou Hardware Technology Co., Ltd., nous avons appris qu'il est essentiel de contrôler l'écart de concentricité à moins de 0,02 mm – plus le timing de la came dérive ; moins et l’effet excentrique disparaît.

Paramètres clés que nous surveillons pour chaque lot de vis excentriques :

• Valeur de décalage excentrique (plage typique : 0,1 mm à 1,5 mm selon l'application)
• Uniformité de la dureté de surface — minimum HV 450 pour la résistance à l'usure
• Faux-rond du filetage par rapport à l'axe excentrique

Nous avons vu des acheteurs spécifier des « vis excentriques » sans définir la direction du décalage ni la précision angulaire requise. Cela aboutit souvent à des pièces qui répondent techniquement à un dessin mais qui échouent lors de l'assemblage. Clarifiez toujours : excentricité fixe ou réglable ? Profil de came dans le sens horaire ou antihoraire ? Nous les incluons dans nos personnalisations de vis non standard.

Trois modes de défaillance cachés dans les assemblages de vis excentriques

Même lorsque les matériaux et les dimensions sont corrects, les vis excentriques peuvent échouer d'une manière qui ne se produit pas avec les fixations standard. Forts de nos 20 années d’expérience en production et développement industriel, voici les problématiques les plus négligées :

1. Glissement radial progressif

Étant donné que le vecteur de charge tourne à chaque cycle, le trou d'accouplement peut s'allonger progressivement. Cela transforme un réglage excentrique de précision en un ajustement lâche. Solution? Spécifiez des vis trempées à cœur plutôt que des vis cémentées lorsque la durée de vie dépasse 10 000 opérations.

2. Grippage des filetages dans les conceptions excentriques en acier inoxydable

Le couple hors axe augmente la pression sur les flancs du filetage. Pour l’inox 304 ou 316, cela provoque souvent une soudure à froid. Notre recommandation : utiliser un revêtement lubrifié ou passer à l'inox 410 à plus faible teneur en nickel.

3. Interprétation erronée du couple de décollage

Avec vis excentriques , le couple de décollage n'est pas le même que le couple dominant. Le lobe excentrique crée un effet de calage. La mesure du couple au niveau de la pointe du tournevis sous-estime la charge réelle de serrage de 15 à 30 %. Nous aidons nos clients à définir des méthodes de validation appropriées à l'aide de notre équipement de test interne.

En tant que fabricant, nous partageons toujours ces informations dès le départ. C'est pourquoi des acheteurs dans 40 pays à travers le monde font confiance à Anzhikou Hardware : nous signalons les problèmes avant qu'ils ne se transforment en pannes sur le terrain.

Coût par rapport aux performances : sélectionner judicieusement les matériaux des vis excentriques

Toutes les vis excentriques n'ont pas besoin d'un acier allié de qualité supérieure. Mais trop ou sous-spécifier nuisent à vos résultats financiers. Le tableau ci-dessous compare les choix de matériaux courants pour les fixations excentriques en fonction des données de défaillance réelles de notre production et des retours clients.

Nous avons vu des constructeurs OEM payer 3 fois plus pour des vis excentriques en titane, alors que le SCM435, avec un traitement thermique approprié, l'aurait surpassé. Chez Anzhikou Hardware, nous optimisons à la fois les coûts et la vitesse : notre équipe d'ingénieurs composée de 10 techniciens vous aide à adapter le matériau au spectre de charge réel, pas seulement au dessin.

Comment spécifier les vis excentriques pour les mécanismes de verrouillage réglables

L'une des applications les plus pratiques, mais mal comprise, est la vis excentrique utilisée comme élément de verrouillage, par exemple dans les pinces de panneaux, les fixations d'outils ou les réglages d'appareils orthopédiques. La vis ne se contente pas de se fixer ; il crée une force normale variable par rotation excentrique.

Pour garantir un verrouillage fiable et sans desserrage, votre cahier des charges doit comprendre trois détails non évidents :

1. La plage d'angle de verrouillage — généralement 30° à 180° de rotation. Au-delà, l'excentrique peut s'auto-libérer.

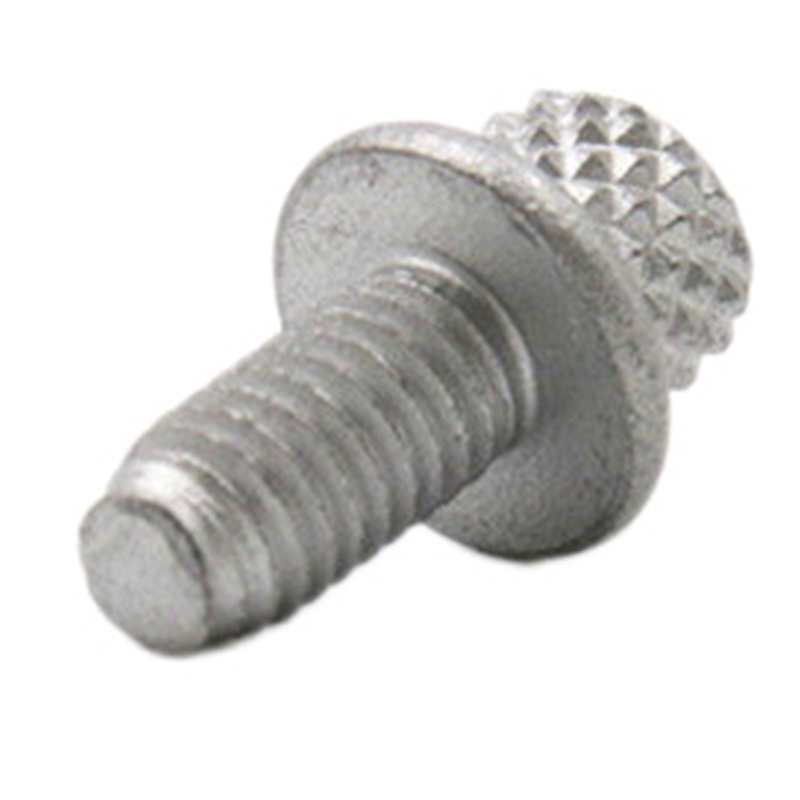

2. Texture de la surface sous la tête — une tête lisse et excentrique pourrait glisser ; Les motifs micro-dentelés ou moletés améliorent la friction mais compliquent le formage à froid.
3. Dureté de la contreface — si la plaque d'accouplement est plus molle que HRC 30 , l'excentrique s'encastrera avec le temps, perdant la précharge.

Notre usine, qui s'étend sur 2 000 mètres carrés, gère plus de 200 ensembles d'équipements de précision en provenance de Taiwan et du Japon. Cela nous permet de produire vis excentriques avec des diamètres externes aussi petits que 0,6 mm et des longueurs jusqu'à 0,6 mm, y compris des géométries de verrouillage personnalisées. Nous promettons qualité et délai de livraison car nous contrôlons la frappe à froid et le laminage des filets en interne, et pas seulement l'assemblage.

Conclusion : Une vis excentrique bien spécifiée réduit les réclamations au titre de la garantie en cas de défaillances de desserrage. Un modèle sous-spécifié crée une refonte cachée de l'assemblage. Nous aidons nos clients à naviguer dans ces détails depuis deux décennies : envoyez-nous votre croquis d'application et nous vous proposerons le décalage exact, le matériau et le traitement de la tête.
