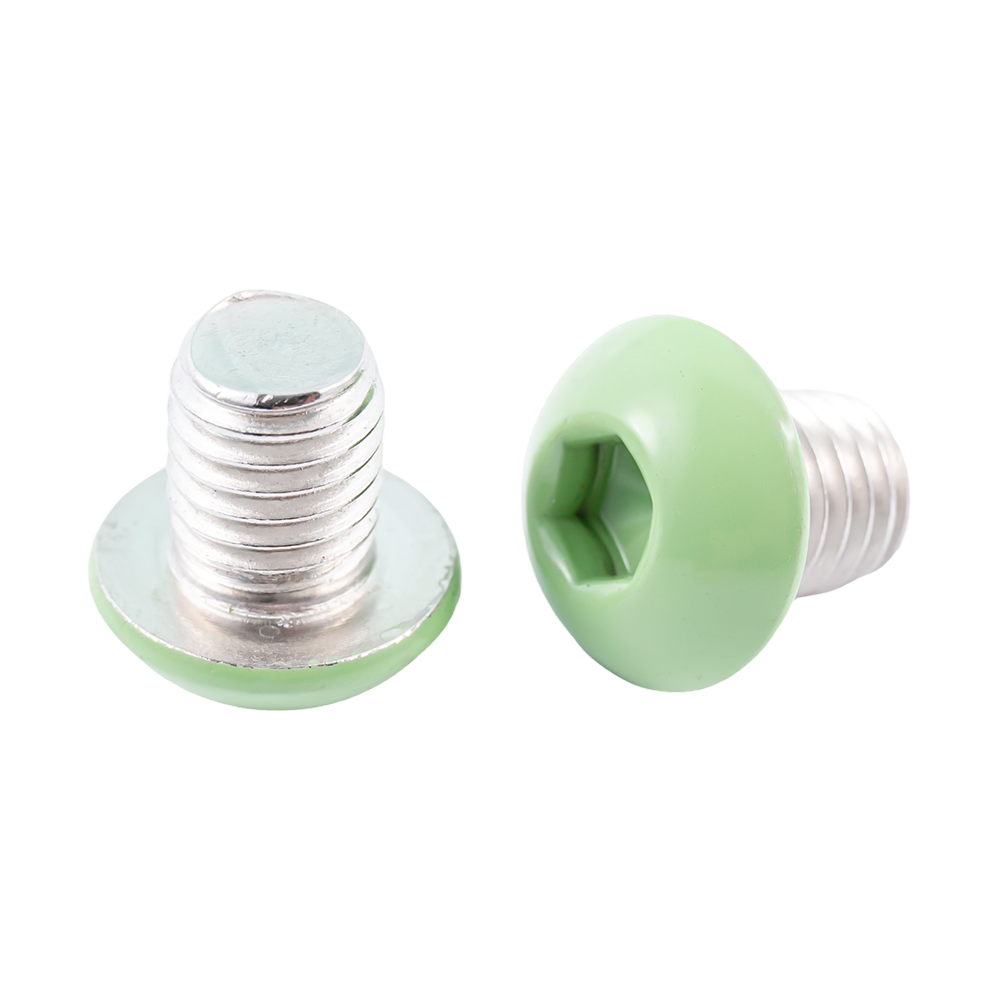

ISO 7380-1 vs ISO 7380-2 : Comprendre la différence structurelle entre les vis à tête ronde standard et à bride

L'ISO 7380 est publiée en deux parties distinctes qui sont fréquemment confondues dans la documentation d'approvisionnement et d'ingénierie, ce qui conduit à des substitutions incorrectes qui compromettent les performances conjointes. L'ISO 7380-1 définit la vis à tête creuse à tête bombée avec une tête bombée simple et sans bride — la surface d'appui de la tête est limitée à la face inférieure circulaire du dôme lui-même. L'ISO 7380-2 définit la variante à bride, qui ajoute une bride à rondelle intégrée sous la tête bombée, augmentant le diamètre de la surface d'appui d'environ 30 % à 40 % par rapport au diamètre de la tête pour la même taille nominale de vis. Cette différence n'est pas cosmétique : la bride modifie fondamentalement la répartition des contraintes de compression au niveau de la surface du joint et détermine si la vis est adaptée à une utilisation sur des matériaux de substrat plus souples sans rondelle séparée.

La hauteur de tête spécifiée dans la norme ISO 7380-1 est nominalement égale à un quart du diamètre nominal de la vis, soit nettement inférieure à celle de la vis à tête creuse ISO 4762 équivalente, dont la hauteur de la tête équivaut à environ les deux tiers du diamètre nominal. Cette hauteur de tête réduite est la caractéristique fonctionnelle déterminante de la conception de la tête bouton : elle permet une utilisation dans des poches à lamage peu profondes, offre un aspect extérieur discret sur la surface d'assemblage et réduit le risque d'interférence avec les composants ou couvercles coulissants adjacents. Le compromis est une profondeur d'engagement des douilles hexagonales proportionnellement plus courte, ce qui limite directement le couple d'installation maximal et donc la précharge réalisable - une étape de vérification qui est fréquemment ignorée lorsque les têtes de bouton sont sélectionnées uniquement sur la base de leur apparence discrète.

Limites de contrainte des roulements : lorsque les têtes de boutons ISO 7380 nécessitent une rondelle alors que la norme n'en impose pas une

La contrainte d'appui générée sous la tête d'un Vis ISO 7380 lors de l'installation est plus élevée que pour une vis à douille équivalente ISO 4762 de même diamètre nominal, car la surface d'appui de la tête ronde est plus petite proportionnellement à la charge d'épreuve que la vis peut supporter. Lorsque cette contrainte d'appui dépasse la limite d'élasticité en compression du matériau du joint au niveau de la zone de contact, la tête s'enfonce progressivement dans la surface à chaque cycle thermique ou événement de vibration, éliminant la précharge et provoquant une relaxation du joint sans aucune indication externe visible de défaillance.

La tête boutonnée à bride ISO 7380-2 a été spécialement développée pour résoudre ce problème de contrainte de roulement dans les assemblages en alliage léger sans nécessiter de composant de rondelle libre séparé. La bride intégrée augmente la surface d'appui d'un facteur d'environ 1,6 à 1,9 en fonction de la taille nominale, réduisant proportionnellement la contrainte d'appui et élargissant la gamme de matériaux de substrat dans lesquels la vis peut être utilisée à pleine charge d'épreuve sans risque d'encastrement.

Sélection de la classe de propriété pour les vis ISO 7380 : pourquoi 10,9 n'est pas toujours supérieur à 8,8 dans les applications à tête ronde

Les vis à tête cylindrique ISO 7380 sont produites commercialement dans les classes de propriétés 8.8 et 10.9 pour les aciers au carbone et alliés, ainsi que dans les nuances d'acier inoxydable austénitique A2-70 et A4-70. L'instinct de spécifier la classe de propriété disponible la plus élevée pour toute application de fixation structurelle est particulièrement problématique pour les têtes de bouton ISO 7380, car le facteur limitant dans la plupart des assemblages à tête de bouton n'est pas la capacité de traction de la vis mais la capacité de torsion de la douille. La douille hexagonale d'une tête bouton ISO 7380 a une profondeur de douille environ 37 % plus courte qu'une vis à capuchon ISO 4762 du même diamètre nominal. Lorsqu'une vis de qualité 10,9 nécessite un couple d'installation de 14 à 16 N·m pour obtenir une précharge de charge d'épreuve, mais que la douille courte ne peut supporter que 10 à 12 N·m avant que la distorsion de la douille ne s'amorce, la classe de propriété supérieure devient contre-productive.

Les conseils pratiques pour la sélection des classes de propriétés ISO 7380 sont donc :

• Gamme M3 à M6 : La classe de propriété 8.8 convient à la majorité des applications. La profondeur de la douille à ces tailles offre une transmission fiable du couple jusqu'à une charge d'épreuve de 8,8 sans risque d'endommagement de la douille lorsqu'une clé hexagonale correctement dimensionnée et non portée est utilisée.
• Gamme M8 à M12 : La classe de propriété 10.9 devient réalisable car la plus grande profondeur absolue de la douille offre un engagement suffisant pour les exigences de couple plus élevées. Cependant, l'état de la douille doit être surveillé rigoureusement : des clés hexagonales usées à M8 et au-dessus peuvent dépouiller une douille ISO 7380 de qualité 10,9 en un seul événement d'installation.
• Lorsque la précharge maximale est obligatoire dans les petits diamètres : Envisagez de passer aux vis à douille ISO 4762 au même endroit plutôt que d'améliorer la classe de propriété d'une norme ISO 7380. La hauteur de tête plus haute de la norme ISO 4762 fournit la profondeur de douille nécessaire pour transmettre en toute sécurité un couple d'installation de qualité 10,9.
• Nuances d'acier inoxydable (A2-70, A4-70) : Un composé antigrippant et une vitesse d'installation contrôlée sont obligatoires pour les têtes de boutons en acier inoxydable dans les trous taraudés en acier inoxydable afin d'éviter le grippage.

Options de traitement de surface pour les vis ISO 7380 et leur impact sur la conformité dimensionnelle

L'ISO 7380 spécifie les propriétés mécaniques et dimensionnelles de la vis à l'état non revêtu, et les traitements de surface appliqués après la fabrication ajoutent de la matière aux surfaces externes qui doivent être prises en compte lors de la vérification de la conformité dimensionnelle. Les options de revêtement les plus largement appliquées aux vis à tête bombée ISO 7380, ainsi que leurs implications dimensionnelles et performances, sont :

• Oxyde noir : Ajoute moins de 0,0005 mm à toutes les surfaces et n'a aucun effet mesurable sur la classe de filetage ou la conformité dimensionnelle de la tête. Finition standard pour les ensembles mécaniques intérieurs, les accessoires d'outillage et les boîtiers électroniques où un aspect noir non réfléchissant est spécifié.
• Galvanoplastie au zinc (chromate transparent ou jaune) : Ajoute 5 à 12 microns par surface. Un placage supérieur à 10 microns sur des filetages de 6 g risque un ajustement serré ou une défaillance du calibre et nécessite que la vis de base soit produite selon une classe de tolérance 6e pour fournir une tolérance de placage.
• Nickelage : Produit une surface brillante et résistante à la corrosion de 8 à 15 microns par côté. Les têtes de boutons nickelées dans les applications avec contact avec la peau doivent être testées pour vérifier leur conformité en matière de libération de nickel avec l'annexe XVII de l'UE REACH, entrée 27.
• Revêtement en flocons Dacromet / Geomet : Appliqué sur une épaisseur totale de 8 à 20 microns, offrant une résistance au brouillard salin de 500 à 1 000 heures sans risque de fragilisation par l'hydrogène. Le coefficient de frottement plus élevé (0,12 à 0,16) doit être pris en compte dans les spécifications de couple : le même couple d'installation produit environ 15 % de précharge en moins par rapport aux vis zinguées.
• Revêtements PVD (TiN, CrN, DLC) : Appliqué entre 1 et 4 microns, le PVD ajoute une croissance dimensionnelle négligeable tout en offrant une dureté de surface de 1 500 à 5 000 HV. Spécifié dans les composants de cyclisme haut de gamme, les dispositifs médicaux et les instruments optiques de précision.

Conception de lamages et de trous de dégagement pour les installations ISO 7380 : éviter les erreurs de dessin les plus courantes

Les vis à tête bombée ISO 7380 sont le plus souvent installées dans des trous contre-alésés qui encastrent la tête bombée en dessous ou au ras de la surface d'assemblage. La géométrie de ces lamages est régulièrement spécifiée de manière incorrecte sur les dessins techniques. Les trois erreurs de dessin les plus courantes pour les spécifications de lamage ISO 7380 et leurs conséquences sont :

• Spécification d'une profondeur de lamage égale à la hauteur nominale de la tête : Avec des tolérances dimensionnelles sur la vis et le lamage usiné, le dôme dépassera légèrement au-dessus de la surface ou reposera au-dessous. Une bonne pratique ajoute 0,1 mm à 0,2 mm à la hauteur nominale de la tête lors de la spécification de la profondeur du lamage afin de garantir une assise constante au ras ou en dessous.
• Utilisation d'un lamage à fond plat pour têtes bombées : Un lamage cylindrique à fond plat entre en contact avec le dôme uniquement au niveau de son bord périphérique, créant une ligne de contact qui concentre les contraintes et n'assure aucune stabilisation latérale de la tête de vis sous charge de cisaillement. Le diamètre correct du lamage est de 0,3 mm à 0,5 mm plus grand que le diamètre nominal de la tête.
• Omission de spécifier l'espace d'accès à la clé hexagonale au-dessus du lamage : Les conceptions qui offrent seulement 5 à 8 mm de jeu au-dessus du lamage nécessitent soit une clé hexagonale à rotule (qui réduit le couple transmissible de 25 % à 30 %), soit un tournevis hexagonal à poignée en T, les deux devant être pris en compte dans le couple d'installation spécifié.

Variantes non standard ISO 7380 : diamètres de tête personnalisés, profondeurs de douille étendues et options à faible magnétique

La série dimensionnelle standard définie dans la norme ISO 7380 couvre les tailles nominales M3 à M16 avec des rapports de diamètre et de hauteur de tête fixes. Dans de nombreuses applications d'ingénierie de précision, ces rapports standard ne correspondent pas de manière optimale aux exigences de conception, et des variantes personnalisées de la forme de la tête de bouton sont spécifiées pour répondre à des besoins fonctionnels spécifiques.

Diamètre de tête étendu pour une zone d'appui accrue

L'augmentation du diamètre de la tête au-delà de la norme ISO 7380 tout en conservant le profil en forme de dôme de la tête boutonnée produit une fixation avec une surface d'appui nettement plus élevée qui élimine le besoin d'une rondelle séparée dans les applications sur substrats souples. Des diamètres de tête personnalisés de 1,5 × à 2,0 × le diamètre de tête standard ISO 7380 sont réalisables par frappe à froid dans une matrice personnalisée et sont produits commercialement par lots de 5 000 pièces ou plus. Le profil du dôme doit être redessiné proportionnellement lorsque le diamètre de la tête est augmenté pour conserver l'apparence discrète souhaitée.

Profondeur de douille étendue pour une transmission de couple plus élevée

La production d'une tête à profil ISO 7380 avec une profondeur de douille correspondant ou approchant la norme ISO 4762 crée une géométrie hybride qui offre l'apparence extérieure discrète d'une tête de bouton avec l'engagement de la douille et la capacité de couple d'une vis à capuchon. Cette configuration non standard est utilisée dans les applications où une précharge maximale est requise mais où la tête cylindrique saillante d'une vis ISO 4762 est inacceptable. L'augmentation de la profondeur de la douille est obtenue en spécifiant une plus grande hauteur de tête dans l'outillage de frappe à froid, ajoutant généralement 0,5 mm à 1,5 mm au-delà de la norme ISO 7380 pour les tailles M4 à M8. La capacité d'outillage interne de Suzhou Anzhikou permet d'incorporer des spécifications de profondeur d'emboîture personnalisées dans la conception de la matrice de tête et de les valider par une inspection du premier article avant la mise en production.

Qualités faiblement magnétiques et non magnétiques

Acier inoxydable austénitique standard Vis ISO 7380s avoir une perméabilité magnétique faible mais non nulle en raison de la martensite induite par la déformation qui se forme lors du processus de frappe à froid. Pour les applications dans les équipements d'IRM, les assemblages de magnétomètres et les instruments de boussole de précision, les têtes de boutons ISO 7380 véritablement non magnétiques nécessitent soit un recuit de solution après le cap, soit la spécification d'une nuance d'alliage superausténitique telle que 316LN ou 904L. Ces variantes non magnétiques sont des articles personnalisés produits en petits lots selon les spécifications du client, et la vérification de la perméabilité magnétique des vis finies nécessite une mesure de bobine de Helmholtz ou un perméabilité calibré – un test magnétique à effet Hall standard est insuffisant pour détecter les petites augmentations de perméabilité qui ne répondent pas aux spécifications des instruments de précision.
