Sélection d'alliages de laiton pour les microvis de précision : navigation entre C36000 et C26000

Le comportement mécanique de vis en laiton varie considérablement selon que l'alliage de base est du laiton d'usinage libre (C36000) ou du laiton en cartouche (C26000). Suzhou Anzhikou Hardware Technology Co., Ltd. fabrique des micro-vis à métaux croisées dans les deux alliages, le C36000 contenant 35,5 % de zinc et 3 % de plomb qui offrent des caractéristiques exceptionnelles de bris de copeaux lors de la frappe à froid. Le plomb forme des particules discrètes dans la matrice en laiton, réduisant ainsi d'environ 40 % l'usure des outils de frappe à froid de l'entreprise, importés de Taiwan, par rapport aux alternatives sans plomb. Cependant, cette même teneur en plomb rend le C36000 non conforme aux réglementations RoHS et REACH pour les applications impliquant un contact avec l'eau potable ou les produits pour enfants.

La cartouche en laiton C26000, contenant 30 % de zinc et sans ajout intentionnel de plomb, offre une aptitude au façonnage à froid et une résistance à la corrosion supérieures, mais nécessite des géométries d'outillage modifiées. L'équipe d'ingénierie d'Anzhikou Hardware, composée de 10 techniciens avec 20 ans d'expérience dans l'industrie, a développé des rayons de matrice exclusifs spécifiquement pour les microvis C26000 jusqu'à un diamètre externe de 0,6 mm. La faible teneur en zinc augmente la ductilité, permettant des formations de tête plus profondes sans fissuration, mais l'absence de plomb crée des flux continus de copeaux qui peuvent obstruer les filières de filetage si les débits de liquide de refroidissement tombent en dessous de 8 litres par minute. Pour les exportations européennes de dispositifs médicaux, l'un des 40 pays et zones desservis par l'entreprise, le C26000 avec certificats de traçabilité est devenu la spécification par défaut malgré son coût matériel 15 % plus élevé.

Comparaison des propriétés mécaniques à micro-échelles

La désignation de trempe H04 indique un matériau étiré, qu'Anzhikou Hardware spécifie pour Mini vis à métaux micro croisées nécessitant une résistance de fil élevée. Cependant, l'allongement réduit à cet état nécessite des cadences de frappe à froid plus lentes (généralement 120 coups par minute contre 180 pour H02) pour éviter les fissures circonférentielles au niveau de la jonction tête-tige. Les installations de 2 000 mètres carrés de l'entreprise abritent plus de 200 ensembles d'équipements de précision capables de moduler ces paramètres via des alimentateurs servocommandés synchronisés avec la presse de coupe.

Géométrie à empreinte croisée dans les vis en laiton submillimétriques : contraintes de fabrication

La formation d'une empreinte cruciforme Phillips fonctionnelle dans des vis en laiton inférieures à M1.2 présente des défis uniques que les fabricants de vis en acier rencontrent rarement. Le laiton cède à environ un tiers de la pression de l'acier au carbone, ce qui signifie que l'outil de poinçonnage qui estampe l'évidement doit pénétrer suffisamment profondément pour créer un engagement adéquat du conducteur sans déplacer de matériau qui amincirait la paroi de tête environnante. Suzhou Anzhikou Hardware Technology Co., Ltd. a résolu ce problème grâce à des géométries de poinçon étagées : l'étape de formage initiale crée une dépression de guidage peu profonde à l'aide d'un poinçon d'angle inclus à 90 degrés, suivie d'une deuxième station qui approfondit l'évidement jusqu'à 60 % de la hauteur de la tête à l'aide d'un poinçon d'angle inclus à 50 degrés.

Indicateurs de qualité d'encastrement pour les fixations en micro-laiton

• Cohérence de la largeur des ailes : Sur une vis en laiton M1.0, les quatre ailes de l'évidement cruciforme doivent mesurer 0,22 mm ± 0,02 mm. Une variation au-delà de cette tolérance amène le pilote Phillips #000 à s'asseoir préférentiellement sur deux ailes, concentrant le couple et déformant l'évidement en une forme ovale en trois cycles d'installation.
• Rayon du congé inférieur : un rayon inférieur à 0,05 mm à l'intersection des quatre ailes crée des points de concentration de contraintes où la structure cristalline du laiton se fracture sous une charge de torsion. Les poinçons usinés CNC d'Anzhikou Hardware maintiennent ce rayon entre 0,03 et 0,05 mm grâce à des revêtements de carbone de type diamant qui réduisent l'adhérence du laiton.
• Brunissage de la surface : Les parois de la niche doivent présenter une finition miroir avec un Ra inférieur à 0,4 µm. Les surfaces rugueuses augmentent la friction de l'entraîneur, nécessitant un couple de 20 à 30 % plus élevé pour la même force d'assise et accélérant l'usure des pointes d'entraînement dans les équipements d'assemblage automatisés.

Le système qualité certifié ISO9001 : 2015 d'Anzhikou Hardware comprend une inspection par comparateur optique de chaque 500e pièce pendant les cycles de production. Pour les commandes à l'exportation vers des fabricants d'électronique japonais, où des micro-vis à métaux croisées sécurisent les boîtiers de modules de caméra, cette fréquence d'échantillonnage augmente jusqu'à chaque 200e pièce, avec des rapports dimensionnels complets comprenant des mesures de profondeur d'encastrement, d'angle d'aile et de rugosité de surface.

Prévention du grippage lors du filetage du laiton dans des métaux différents

Les vis en laiton filetées dans des boîtiers en acier inoxydable ou en aluminium sont sensibles au grippage, une forme d'usure adhésive dans laquelle des fragments microscopiques de laiton se soudent à froid à la surface du filetage correspondant et s'accumulent progressivement jusqu'à ce que le joint se grippe complètement. Ce phénomène s'accélère à l'échelle micrométrique car la pression de contact sur le flanc du filetage augmente inversement avec le pas du filetage. Suzhou Anzhikou Hardware Technology Co., Ltd. traite le grippage à travers trois stratégies complémentaires adaptées au matériau d'accouplement spécifique identifié par le client au cours du processus de personnalisation des vis non standard.

Approches d’atténuation du grippage spécifiques aux matériaux

Pour les vis en laiton se vissant dans l'acier inoxydable (un scénario courant dans l'instrumentation marine où la résistance à la corrosion est primordiale), la sous-plaque en nickel imprégnée de téflon crée une couche de cisaillement qui empêche le contact direct entre le laiton et l'acier. Anzhikou Hardware applique ce revêtement via un processus de barillet exclusif qui maintient l'uniformité du revêtement même sur des filetages aussi fins que M0,8 × 0,2 mm. La recommandation de réduction de couple de 25 % reflète la diminution du coefficient de friction ; les installateurs utilisant des pilotes à couple contrôlé doivent recalibrer les paramètres pour éviter une compression excessive des joints ou une fissuration des boîtiers en plastique.

Gestion différentielle de dilatation thermique dans les assemblages de micro-vis en laiton

Le laiton présente un coefficient de dilatation thermique (CTE) de 19,9 × 10⁻⁶/°C, nettement supérieur à celui de l'acier (11,7 × 10⁻⁶/°C) et modérément supérieur à celui de l'aluminium (23,6 × 10⁻⁶/°C). Dans les micro-vis à métaux croisées fixant les composants soumis à des cycles de température, tels que les dissipateurs thermiques LED, les capteurs automobiles ou les boîtiers électroniques extérieurs, ce différentiel génère des contraintes internes qui peuvent desserrer le joint ou fracturer la vis. Suzhou Anzhikou Hardware Technology Co., Ltd. calcule ces effets au cours du processus de personnalisation, en particulier pour les vis non standard pour lesquelles les tableaux de couple standard supposent des conditions isothermes.

Calculs de conception pour les joints soumis à des cycles de température

Prenons l'exemple d'une vis M1.6 en laiton fixant un support en aluminium à une plaque de base en acier lors d'une variation de température de -20°C à 80°C. La vis en laiton tente de s'étendre de 0,012 mm de plus que la base en acier sur une longueur engagée de 10 mm. Si le joint est rigide, ce différentiel crée une contrainte de compression dans la vis. L'analyse technique d'Anzhikou Hardware recommande les mesures compensatoires suivantes :

• Longueur engagée accrue : l'extension de l'engagement du filetage de 3 mm à 5 mm répartit la contrainte thermique sur davantage de flancs de filetage, réduisant ainsi la contrainte de cisaillement maximale de 40 %. L'équipement de fil à rouler de l'entreprise peut produire des longueurs de filetage étendues sur des microvis sans compromettre la tolérance de faux-rond.
• Intégration de la rondelle Belleville : la spécification d'une rondelle élastique conique sous la tête de vis permet un différentiel de dilatation thermique de 0,05 à 0,15 mm tout en maintenant une charge de serrage minimale. Anzhikou Hardware propose des vis en laiton avec des rondelles pré-assemblées via sa ligne de production anti-desserrage, éliminant ainsi la manipulation secondaire.
• Couple initial réduit : une diminution du couple d'installation de 20 % par rapport aux valeurs standard laisse une capacité élastique résiduelle dans la vis pour absorber la dilatation thermique sans céder. Pour les vis en laiton C26000, cela signifie généralement une réduction de 0,25 N·m à 0,20 N·m pour les tailles M1,6.

Les plus de 200 machines de précision des installations d'Anzhikou Hardware comprennent des chambres d'essais environnementaux capables de simuler des cycles de -40 °C à 150 °C sur des échantillons de test assemblés. Cette capacité valide les calculs de dilatation thermique avant l'engagement de production, un service particulièrement apprécié par les fournisseurs automobiles de premier rang dans le portefeuille d'exportation de l'entreprise dans 40 pays et régions.

Oxydation de surface et développement de patine dans les applications de vis architecturales en laiton

Les vis en laiton non traitées développent une patine caractéristique lorsqu'elles sont exposées aux composés soufrés atmosphériques, passant de l'or brillant au brun rougeâtre au vert-de-gris vert foncé au fil des mois ou des années. Bien que souvent souhaitable sur la quincaillerie patrimoniale et les luminaires décoratifs, cette oxydation naturelle est inacceptable dans les instruments de précision où la stabilité dimensionnelle et la conductivité électrique doivent être préservées. Suzhou Anzhikou Hardware Technology Co., Ltd. propose des traitements de surface contrôlés qui arrêtent le processus de patination ou l'accélèrent jusqu'à un point final stable avant l'installation.

Options de traitement de surface pour les microvis en laiton

Pour les applications électroniques où les vis en laiton assurent la continuité du blindage EMI, Anzhikou Hardware applique un revêtement d'étain de 3 à 5 microns par placage par immersion. L'étain maintient la soudabilité et la résistance de contact électrique en dessous de 1 milliohm tout en empêchant la formation d'un film de sulfure qui autrement augmenterait la résistance de contact de plusieurs ordres de grandeur. Le processus d'immersion évite le risque de fragilisation par l'hydrogène associé au placage électrolytique, critique pour les microvis où la section transversale est déjà minime.

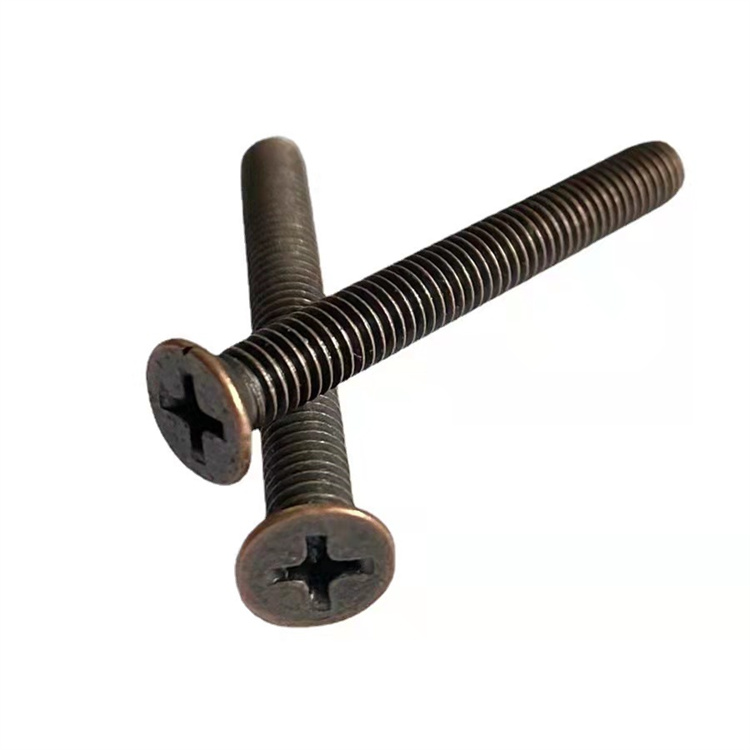

Les applications architecturales nécessitant un aspect antique immédiat reçoivent un traitement d’oxydation chimique suivi d’un scellement de laque. Le bain d'oxydation, opéré à 60°C pendant 8 à 12 minutes, produit une couche de conversion brun-noir uniforme d'environ 0,5 micron d'épaisseur. Une couche ultérieure de laque acrylique transparente de 8 à 12 microns verrouille cet état de couleur, empêchant ainsi une patination naturelle supplémentaire pendant 5 à 7 ans dans les environnements extérieurs. Les 20 années d'expérience d'Anzhikou Hardware dans la personnalisation de vis non standard incluent la correspondance des couleurs avec des échantillons de matériel patrimonial, l'équipement de test de qualité de l'entreprise vérifiant l'adhérence du revêtement via des tests de hachures croisées conformément à la norme ASTM D3359.

Pour les environnements marins où les vis en laiton fixent le matériel sur les yachts ou les structures côtières, la société recommande le bronze au silicium (C65500) plutôt que les alliages de laiton standard. Le bronze au silicium contient 3 % de silicium et 1 % de manganèse, éliminant entièrement le zinc et empêchant ainsi la dézincification, la lixiviation sélective du zinc qui laisse le cuivre poreux capable de conserver seulement 30 % de sa résistance d'origine. Bien que le bronze au silicium nécessite des vitesses de frappe à froid plus lentes (80 coups par minute contre 150 pour le C36000), l'équipement servocommandé d'Anzhikou Hardware s'adapte à ce matériau pour les commandes de fixations critiques où une défaillance compromettrait la sécurité.
