Déclassement de la limite de charge de travail sous charge angulaire - L'aspect le plus mal compris de la spécification des boulons à œil

Chaque catalogue de boulons à œil indique une limite de charge de travail (WLL), mais cette valeur s'applique exclusivement au chargement axial en ligne, ce qui signifie que la charge agit directement le long de l'axe de la tige, l'œil étant orienté perpendiculairement à la direction de la charge. Dans la pratique, les configurations de gréage et de levage atteignent rarement un alignement axial parfait, et la CMU se dégrade rapidement à mesure que l'angle de charge s'écarte de la verticale. Ce déclassement n'est pas un tampon de marge de sécurité : il s'agit d'une nécessité structurelle motivée par la contrainte de flexion introduite au niveau de la zone de transition tige-œil, qui est l'emplacement de contrainte la plus élevée dans l'ensemble de la fixation sous charge hors axe.

ASME B30.26 et les normes européennes équivalentes (EN 1677-1) publient des facteurs de déclassement qui doivent être appliqués à la CMU nominale en fonction de l'angle entre la direction de la charge et l'axe de la tige du boulon à œil. Le déclassement est non linéaire et plus prononcé que ce à quoi la plupart des utilisateurs s’attendent :

La solution pour les applications nécessitant une charge angulaire est l'épaule (ou le collier) boulon à oeil , où une bride usinée à la base de la tige transfère le moment de flexion dans la surface de contact plutôt que de le concentrer à la jonction filetage-tige. Les boulons à œil d'épaule maintiennent une CMU plus élevée à des angles allant jusqu'à 45° et constituent la spécification correcte pour les configurations d'élingues à plusieurs branches où l'angle de charge ne peut pas être contrôlé. Les boulons à œil simples sans épaulement ne doivent être spécifiés que pour les levages verticaux droits où la géométrie peut être garantie – une condition qui est moins courante sur le terrain que ne le suggèrent les photographies de catalogue.

Sélection de nuances d'acier inoxydable pour les boulons à œil : 304 contre 316 contre Duplex en service corrosif

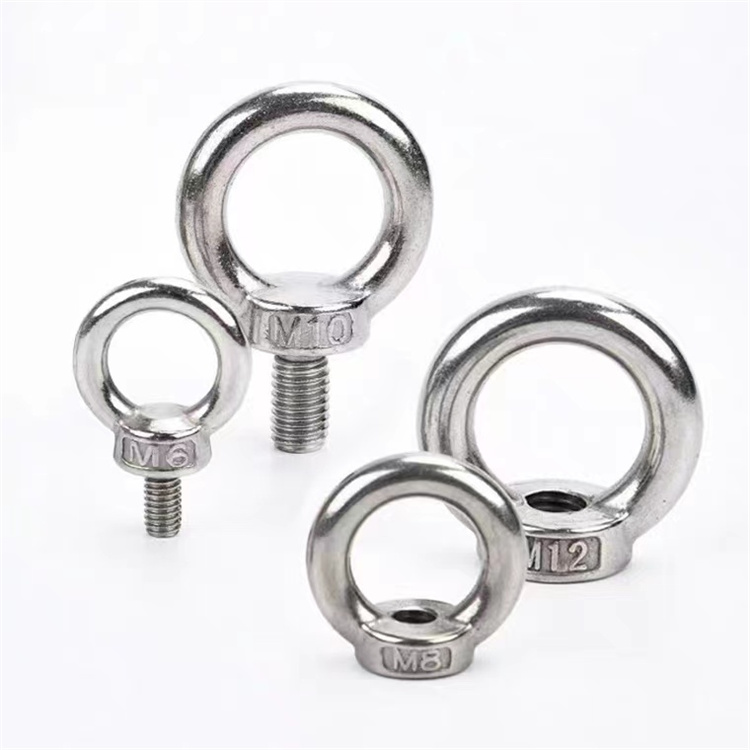

Boulons à œil en acier inoxydable sont fréquemment spécifiés pour les environnements extérieurs, marins et chimiques sur la base que « l'acier inoxydable est résistant à la corrosion » – sans faire de distinction entre les nuances dont les performances réelles en matière de corrosion dans des environnements spécifiques diffèrent d'un ordre de grandeur. Les trois qualités les plus pertinentes pour les applications de boulons à œil ont chacune un profil de résistance à la corrosion distinct qui détermine la durée de vie dans des conditions d'exposition spécifiques, et la sélection d'une mauvaise qualité entraîne soit une défaillance prématurée par piqûre, soit des coûts inutiles.

Nuance 304 (1.4301 / 18-8)

La qualité d'acier inoxydable la plus largement disponible et la plus rentable, l'acier 304, offre une bonne résistance à la corrosion atmosphérique et convient aux environnements industriels intérieurs, aux équipements de transformation des aliments et à l'exposition à l'eau douce. Sa limite critique est la susceptibilité à la corrosion par piqûre induite par les chlorures : dans les environnements côtiers avec des concentrations de brouillard salin supérieures à 200 mg/m²/jour, les boulons à œil en acier inoxydable 304 développent des piqûres dans les 12 à 18 mois, généralement au niveau de la racine du filetage où la finition de surface est plus rugueuse et la couche passive est plus facilement perturbée. La racine du filetage est également l'endroit où les contraintes sont les plus élevées dans la fixation, ce qui signifie que les piqûres à cet endroit réduisent directement la durée de vie en fatigue plutôt que de constituer un effet de surface superficiel.

Catégorie 316 (1.4401 / 316 Marine)

L'ajout de 2 à 3 % de molybdène dans le 316 augmente la température critique de piqûre dans les environnements chlorés d'environ 15 °C (pour le 304) à plus de 30 °C et augmente le seuil critique de concentration en chlorure d'un facteur 3 à 5 fois. Cela fait du 316 le choix approprié pour le matériel marin, le gréement de bateau, les raccords de quai et les applications architecturales côtières. Il n'est pas à l'abri des piqûres — dans des situations de crevasses telles que lorsque la tige du boulon à œil passe à travers un raccord de pont et est maintenue contre un métal différent dans des conditions d'humidité prolongée, la corrosion caverneuse du 316 reste un risque — mais en cas d'exposition marine atmosphérique ouverte, il offre une durée de vie sans entretien considérablement plus longue que le 304.

Duplex 2205 (1.4462)

L'acier inoxydable duplex offre un indice équivalent de résistance aux piqûres (PREN) d'environ 35, contre 25 pour le 316 et 18 pour le 304, combiné à une résistance à la traction de 620 à 780 MPa contre 515 à 690 MPa pour le 316. Pour les boulons à œil dans les environnements offshore, les usines chimiques ou les environnements industriels à haute teneur en chlorure où la résistance à la corrosion et la capacité de charge sont limitées, le duplex permet à un diamètre de fixation plus petit de supporter la même WLL avec une plus grande marge de sécurité contre la corrosion. Le compromis est le coût (généralement 1,5 à 2 fois le prix du 316) et l'usinabilité réduite : le travail duplex durcit rapidement pendant le filetage, nécessitant un outillage plus tranchant et des vitesses de coupe inférieures à celles des nuances austénitiques. Suzhou Anzhikou Hardware Technology Co., Ltd. produit des boulons à œil en acier inoxydable dans les trois qualités, avec une certification des matériaux traçable jusqu'au lot de chaleur et une vérification de la composition chimique entrante dans le cadre de son processus de gestion de la qualité ISO 9001 : 2015.

Exigences en matière de profondeur d'engagement du filetage et de surface de contact pour les boulons à œil dans les applications structurelles

Un boulon à œil génère sa capacité de levage grâce à l'engagement du filetage entre sa tige et le trou taraudé ou l'écrou dans lequel il est installé - et l'adéquation de cet engagement dépend entièrement de la résistance au cisaillement du matériau taraudé et de la longueur du filetage en contact. Un boulon à œil en acier inoxydable d'une WLL axiale de 500 kg n'atteint cette valeur que lorsqu'il est installé à une profondeur d'engagement minimale dans une structure en acier de classe de résistance appropriée. Installé dans de la fonte d'aluminium, du bronze tendre ou dans un trou taraudé borgne de profondeur insuffisante, le même boulon à œil peut dénuder ses filetages correspondants à une fraction de la charge nominale, sans aucune indication externe de capacité réduite.

Les recommandations d'engagement minimum du filetage pour les boulons à œil installés dans les applications structurelles dépendent à la fois du matériau du boulon et de la résistance du matériau taraudé. Les directives générales des normes sur les fixations structurelles sont les suivantes :

• Acier taraudé dans l'acier (classe de résistance correspondante) : engagement minimum de 1,0 × diamètre du boulon ; c'est la base de référence à partir de laquelle tous les autres matériaux sont extrapolés vers le haut
• Boulon à œil en acier inoxydable dans la structure en aluminium : diamètre de boulon minimum de 1,5×, avec un insert fileté hélicoïdal (Helicoil ou équivalent) fortement recommandé pour empêcher les filetages en aluminium de gripper contre la tige en acier inoxydable lors de l'installation
• En fonte ou fonte grise : diamètre minimum du boulon 2,0× en raison de la faible résistance à la traction et au cisaillement de la fonte ; Le mode de rupture fragile de la fonte grise signifie que le dénudage du fil se produit soudainement sans avertissement d'allongement préalable.
• En bois ou bois composite : boulon à oeils should never rely on direct thread engagement into wood for lifting applications; a through-bolt with washer and nut on the reverse face is the minimum acceptable configuration, with a backup plate distributing load across a larger bearing area

L'état de la surface de contact à la base de la tige du boulon à œil affecte également la répartition de la charge. Un boulon à œil à épaulement nécessite un contact complet entre sa face de bride et la surface de montage pour transférer le composant de flexion des charges angulaires. Un écart entre l'épaulement et la surface, provoqué par un trou taraudé non perpendiculaire, une obstruction de la surface ou un engagement inadéquat du filetage, signifie que l'épaulement ne peut pas remplir sa fonction de redistribution de la charge et que la fixation se comporte structurellement comme un boulon à œil simple, quelle que soit la géométrie de son épaulement. La vérification de la planéité et de la circularité de la surface lors de l'installation est une étape obligatoire qui est souvent omise dans les instructions d'installation sur site.

Rupture par fatigue des boulons à œil en acier inoxydable – Pourquoi la WLL statique ne prédit pas la durée de vie cyclique

Les boulons à œil utilisés dans les applications de levage dynamique (palans, grues, points d'ancrage de machines vibrantes ou opérations répétées de prélèvement et de placement) subissent une charge cyclique qui accumule des dommages par fatigue à un rythme totalement indépendant de la CMU statique. Un boulon à œil en acier inoxydable qui supporte sa charge statique nominale complète sans détresse visible peut développer une fissure de fatigue au niveau de la transition tige-œil au cours de milliers de cycles de charge à des charges bien inférieures à 50 % de la CMU, en fonction du facteur de concentration de contraintes à cette géométrie et du rapport de contrainte du cycle de charge. Les fissures de fatigue dans l'acier inoxydable se développent sans déformation plastique significative et fournissent peu d'avertissements visuels avant la rupture, ce qui fait de la fatigue le mode de défaillance non détecté dominant dans les applications de boulons à œil cycliques.

Le rayon de transition entre la tige et l'œil est la principale variable géométrique qui contrôle la durée de vie en fatigue. Un petit rayon de transition – courant dans les boulons à œil où l'œil est soudé ou serti à la tige plutôt que forgé intégralement – ​​agit comme une concentration de contrainte qui amplifie la contrainte cyclique locale d'un facteur (Kt) de 2,5 à 4,0 × par rapport à une transition forgée généreusement rayonnée. Pour un boulon à œil en acier inoxydable 316 avec une limite d'endurance de barre lisse d'environ 200 MPa, un Kt de 3,0 réduit la limite de fatigue effective à la transition à environ 67 MPa, ce qui signifie que les charges cycliques dépassant 67 MPa au niveau de la section transversale de la racine provoqueront une éventuelle rupture par fatigue, quelle que soit la relation de la charge avec la CMU statique.

Plusieurs mesures pratiques améliorent directement les performances en fatigue des boulons à œil en service dynamique :

• Spécifiez des boulons à œil forgés plutôt que fabriqués pour les applications cycliques : le forgeage produit un flux continu de grains de la tige à l'œil et permet d'optimiser le rayon de transition dans la matrice, tandis que les constructions soudées ou pressées introduisent des zones affectées par la chaleur et des changements brusques de géométrie qui sont des sites d'initiation à la fatigue.
• Établir des intervalles d'inspection en fonction du nombre de cycles plutôt que le temps calendaire : un boulon à œil effectuant 20 levées par jour accumule plus de dommages dus à la fatigue en un mois que le même boulon effectuant 2 levées par semaine sur un an ; les calendriers d'inspection basés sur les cycles reflètent l'accumulation réelle des dommages
• Effectuer un contrôle par magnétoscopie ou par ressuage au niveau de la transition entre la tige et de l'œil et dans les zones de faux-rond du filetage : ce sont les deux endroits où les fissures de fatigue apparaissent dans plus de 90 % des ruptures de fatigue documentées des boulons à œil, et les méthodes d'inspection de surface peuvent détecter des fissures de 0,5 mm de profondeur avant leur propagation jusqu'à la taille critique.
• Réduire la CMU de 25 à 50 % pour les applications cycliques impliquant plus de 10 000 cycles de charge sur la durée de vie de conception — cette approche prudente réduit la plage de contraintes au niveau de la section transversale critique et prolonge la durée de vie en fatigue de manière disproportionnée, puisque la durée de vie en fatigue évolue approximativement avec le cube de la réduction de la plage de contraintes

Pour les clients nécessitant des boulons à œil en acier inoxydable avec une conformité dimensionnelle et matérielle documentée pour les applications cycliques critiques pour la sécurité, Suzhou Anzhikou Hardware Technology Co., Ltd. fournit une documentation complète de traçabilité depuis la matière première jusqu'au produit fini, soutenue par son système qualité certifié ISO 9001:2015 et une gamme complète d'équipements de test internes — permettant aux clients exportateurs de 40 pays de répondre aux exigences d'inspection et de traçabilité entrantes de leurs propres cadres réglementaires sans recourir à une certification tierce supplémentaire.
