Vis à tête bombée et à six pans creux : logique de conception et gestion du couple

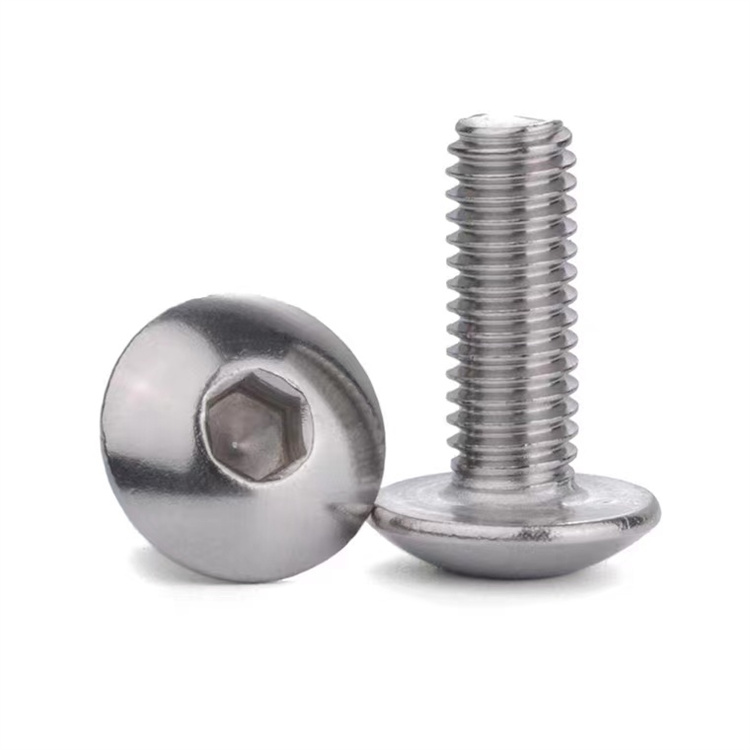

Vis à tête cylindrique à six pans creux, souvent appelées fixations conformes aux normes ISO 7380 ou DIN 9427, elles sont dotées d'une tête bombée à profil bas avec un entraînement hexagonal interne. Suzhou Anzhikou Hardware Technology Co., Ltd. produit ces composants avec des diamètres de tête allant généralement de M1,6 à M12, en utilisant un équipement de frappe à froid importé de Taïwan et du Japon pour maintenir une rondeur de tête constante à ± 0,05 mm. La conception à tête ronde répartit la charge de serrage sur une surface plus large par rapport aux alternatives à tête fraisée plate, ce qui les rend particulièrement adaptées aux assemblages de tôle où la déformation de surface doit être minimisée.

Spécifications de couple pour les tailles courantes

Le dépassement de ces valeurs de couple risque de dénuder la douille hexagonale ou de fracturer la tige de la vis. L'installation de 2 000 mètres carrés d'Anzhikou Hardware comprend un équipement de filage qui atteint une rugosité de surface Ra 0,8 μm sur les filetages, réduisant ainsi les variations de friction lors de l'application du couple. Pour les applications nécessitant un assemblage répété, envisagez de spécifier un patch frein-filet ou une pastille de nylon, services disponibles via la ligne de production anti-desserrage de l'entreprise.

Sélection des matériaux : quand choisir l’acier inoxydable plutôt que l’acier allié

Suzhou Anzhikou Hardware Technology Co., Ltd. fabrique vis à six pans creux en nuances d'acier A2-70 (inox 304), A4-80 (inox 316) et alliées 8.8 à 12.9. Le choix entre l’acier inoxydable et l’acier allié va au-delà de la résistance à la corrosion. Les vis à tête ronde en acier inoxydable A2-70 offrent une résistance à la traction d'environ 700 MPa mais présentent des tendances au grippage lorsqu'elles sont associées à des écrous en acier inoxydable dans des conditions sèches. Ce phénomène, où le matériau de surface se soude à froid sous pression, peut gripper les fixations de façon permanente.

Recommandations pratiques par environnement

• Exposition marine ou chimique : Spécifiez A4-80 (316) avec une teneur en molybdène de 2 à 3 % pour résister aux piqûres de chlorure. Anzhikou Hardware exporte ces qualités dans plus de 40 pays, y compris les marchés côtiers où les tests au brouillard salin selon ASTM B117 dépassent 1 000 heures.
• Machines à hautes vibrations : l'acier allié 12.9 avec revêtement en flocons de zinc (Geomet ou DACROMET) offre une résistance à la traction de 1 200 MPa tout en offrant une résistance au brouillard salin de 480 heures, surpassant d'un facteur trois le placage de zinc standard.
• Équipement de transformation des aliments : A2-70 avec traitement de passivation répond aux exigences de la FDA, bien que la lubrification des filetages avec des variantes à revêtement PTFE soit recommandée pour éviter le grippage pendant les cycles de maintenance.

L'équipement CNC de l'entreprise permet la production de vis à six pans creux miniatures jusqu'à un diamètre externe de 0,6 mm, permettant ainsi la sélection des matériaux même dans des boîtiers de dispositifs médicaux ou électroniques contraints où les fixations standard ne peuvent pas s'adapter.

Géométrie d'entraînement à douille hexagonale : éviter les sorties de came et l'usure des outils

L'entraînement hexagonal interne d'une vis à tête ronde repose sur des tolérances angulaires précises, généralement 120° entre les méplats opposés pour les tailles métriques. Suzhou Anzhikou Hardware Technology Co., Ltd. utilise des centres d'usinage CNC pour maintenir la profondeur de la douille entre 1,25 et 1,5 fois le diamètre nominal du filetage, garantissant ainsi un engagement complet de la clé Allen. Les douilles peu profondes, courantes dans les importations à bas prix, font sortir l'outil sous l'effet du couple (cam-out), arrondissant les coins d'entraînement et rendant la fixation inutilisable.

Contrôles dimensionnels clés pour l'assurance qualité

Le laboratoire de qualité certifié ISO9001 : 2015 d'Anzhikou Hardware effectue une inspection à 100 % des dimensions critiques à l'aide de projecteurs de profil et de jauges go/no-go. Pour les vis à six pans creux, les paramètres suivants ont un impact direct sur les performances de l'entraînement :

• Largeur sur plats de la douille : tolérance de 0,02 mm/-0,00 mm pour correspondre aux clés Allen standard (par exemple, clé hexagonale de 2,5 mm pour vis M3).
• Rayon inférieur de la douille : ne doit pas dépasser 0,1 mm pour éviter toute interférence avec la pointe de la clé ; Un rayon excessif réduit la zone de contact jusqu'à 15 %.
• Faux-rond du diamètre de la tête : contrôlé dans un TIR (lecture totale de l'indicateur) de 0,03 mm pour garantir une répartition uniforme de la charge lorsque la tête du bouton repose contre la surface de contact.

Pour les chaînes d'assemblage à grand volume, spécifiez des clés Allen à bille plutôt que des outils à arbre droit. L'extrémité sphérique permet une entrée inclinée jusqu'à 25°, réduisant ainsi le temps de cycle dans les espaces confinés où l'accès vertical aux outils est impossible.

Stratégies anti-desserrage pour les applications à tête de bouton

Le desserrage induit par les vibrations reste le principal mode de défaillance des vis à six pans creux dans les équipements industriels. Suzhou Anzhikou Hardware Technology Co., Ltd. intègre des capacités anti-desserrage directement dans ses lignes de production, proposant trois approches distinctes basées sur les exigences de démontage de l'application et la température de fonctionnement.

Comparaison des méthodes anti-desserrage

La méthode de déformation à double filetage, disponible sur l'équipement de filetage d'Anzhikou Hardware, crée un léger ajustement serré le long du flanc du filetage sans ajouter de corps étrangers. Cela préserve la résistance à la température de la fixation tout en fournissant un couple dominant équivalent à une pastille de nylon. Pour les vis miniatures inférieures à M2, cette méthode est souvent la seule solution anti-desserrage viable en raison des contraintes d'espace pour les inserts ou les revêtements.

Vis non standard personnalisées : du dessin à la production

Avec 20 ans d'expérience industrielle et une équipe de 10 techniciens en ingénierie, Suzhou Anzhikou Hardware Technology Co., Ltd. se spécialise dans la traduction d'exigences atypiques en conceptions réalisables. Les vis à six pans creux non standard impliquent souvent des hauteurs de tête modifiées, des diamètres de tige réduits ou des types d'entraînement combinés (par exemple, une douille hexagonale avec un lecteur de secours Torx pour les applications de sécurité).

Considérations critiques pour les commandes personnalisées

• La réduction de la hauteur de tête en dessous des minimums ISO 7380 nécessite une refonte de la matrice de frappe à froid. Les embases importées de Taïwan d'Anzhikou Hardware peuvent s'adapter à des hauteurs de tête allant jusqu'à 0,4 fois le diamètre du filetage, bien que cela réduise la profondeur de la douille et puisse nécessiter une taille de lecteur plus petite.
• Les vis à épaulement avec tiges non filetées entre la tête et le filetage exigent un contrôle précis de la concentricité. Les tours CNC de l'entreprise maintiennent un faux-rond de 0,01 mm sur les diamètres d'épaulement, ce qui est essentiel pour les applications de rétention de roulements ou de pivot.
• La certification des matériaux pour les secteurs aérospatiale ou médical s'appuie sur des rapports de tests en usine (MTR) et la traçabilité des lots, avec une capacité de production annuelle de 2 000 mètres carrés permettant des commandes de prototypes et de volumes.

Lorsque vous soumettez des demandes personnalisées, indiquez le matériau et la dureté du composant d'accouplement. Une vis à six pans creux filetée dans de la fonte d'aluminium (HB 60-80) nécessite des longueurs d'engagement de filetage différentes d'un filetage dans de l'acier trempé (HRC 40). L'équipe d'ingénierie d'Anzhikou Hardware utilise ces données pour recommander des longueurs de filetage et des diamètres primitifs optimaux, évitant ainsi le grippage dans les matériaux souples ou le dénudage des filetages dans les substrats durs.
