Sélection des matériaux de matrice pour les matrices de frappe à froid
La longévité de la frappe à froid meurt est dicté principalement par la sélection de la nuance de carbure et le protocole de traitement thermique. Pour la production en grand volume de fixations en acier inoxydable, nous spécifions généralement des nuances de carbure de tungstène submicroniques (WC-Co) avec une teneur en cobalt comprise entre 10 et 12 %. Cette composition offre un équilibre optimal entre résistance à la rupture transversale et résistance à l'usure. Chez Suzhou Anzhikou Hardware, nos 20 années de personnalisation de vis non standard nous ont appris que Une défaillance prématurée de la matrice est presque toujours imputable à un soulagement inapproprié des contraintes pendant le processus de meulage. , pas le matériau de base lui-même.
Les traitements de surface prolongent considérablement les intervalles d’entretien. Les revêtements en nitrure de titane et d'aluminium (TiAlN) appliqués par dépôt physique en phase vapeur (PVD) réduisent le grippage lors du formage des aciers inoxydables 304 et 316. Pour le titane ou les alliages à haute teneur en nickel, nous avons constaté qu'un traitement duplex (nitruration suivi d'un revêtement PVD) empêche les microfissures au niveau du rayon de la matrice. Nous promettons la qualité des produits et les délais de livraison pour chaque commande, et cet engagement s'étend aux outils que nous développons en interne.
Caractéristiques géométriques critiques dans la conception des matrices de titre
La géométrie de la cavité de la matrice détermine le flux de matière et l'intégrité finale des fixations. Trois fonctionnalités nécessitent une attention particulière lors de la revue de conception :
- Le rayon d'entrée contrôle le bouleversement initial du matériau. Un rayon trop prononcé crée des bandes de cisaillement ; trop généreux gaspille la longueur du blanc. Pour les vis miniatures d'un diamètre aussi petit que 0,6 mm, que nous produisons régulièrement, même un écart de 0,02 mm dans ce rayon modifie le pourcentage de remplissage jusqu'à 15 %.
- Le angle de dépouille derrière le terrain de formation réduit la force d'éjection. Sans un soulagement adéquat, le grippage s'accélère au niveau de la paroi de la filière et la rupture des broches d'éjection devient fréquente.
- Le trou d'aération le placement et le diamètre empêchent l'air emprisonné de provoquer un remplissage incomplet de la tête. Cela devient critique sur les géométries à tête plate et à tête panoramique avec des profils de bord fins.
Alors que Suzhou Anzhikou Hardware intègre le développement, la production et les ventes, nous avons accumulé des données de performances montrant qu'une ventilation optimisée à elle seule peut augmenter la durée de vie de la matrice de 30 % sur les barres de coupe progressives à grande vitesse . Nous apportons cette rigueur technique à chaque solution de fixation spécifique au client.
Modes de défaillance courants et modèles de diagnostic
Reconnaître les modèles de défaillance dans la frappe à froid meurt permet une correction de la cause profonde plutôt qu’un simple remplacement. Le tableau ci-dessous résume les modes observés sur le terrain et leurs origines mécaniques typiques.
| Mode de défaillance | Apparence | Cause principale | Action Corrective |
| Écaillage par fatigue | Piqûres ou écailles au rayon de la cavité | Contrainte cyclique au-delà de la limite d'endurance du matériau | Augmenter le rayon ; réduire la force de cap grâce au formage en plusieurs étapes |
| Usure de l'adhésif | Stries de transfert de matériau le long de la paroi de la matrice | Lubrification insuffisante ou dégradation du revêtement | Mise à niveau vers le revêtement TiAlN ; augmenter la viscosité du lubrifiant |
| Initiation de fissure | Fissures circonférentielles à l'interface insert-freine | Ajustement serré incorrect dans l'anneau de précontrainte | Vérifiez une interférence de 0,4 à 0,6 % en fonction du diamètre de l'alésage |
Résumé du diagnostic pour trois catégories prédominantes de défaillance des filières de frappe à froid observées dans les environnements de production.
Notre équipe d'ingénieurs, avec une moyenne de 20 ans d'expérience en production et développement industriel, effectue une analyse des défaillances sur chaque ensemble d'outils retournés afin d'améliorer continuellement nos paramètres de processus. Cette boucle de rétroaction est au cœur de la philosophie axée sur la qualité chez Suzhou Anzhikou Hardware.
Stratégie de lubrification et exigences en matière de revêtement de phosphate
Phosphate de zinc comme couche de conversion
Pour les fils en acier au carbone et faiblement alliés, le revêtement au phosphate de zinc reste le support le plus fiable pour les savons réactifs dans les matrices de frappe à froid. La structure cristalline du revêtement doit être fine et uniforme : un poids de revêtement de 8-12 g/m² permet d'obtenir le meilleur équilibre entre adhérence et rétention de lubrifiant . Les cristaux plus grossiers se fracturent sous la pression de déformation, déposant des débris qui obstruent les évents de la filière.
Sélection d'huile par vitesse de fonctionnement
Les collecteurs à grande vitesse dépassant 200 courses par minute nécessitent des huiles avec des additifs extrême pression (EP) basés sur la chimie soufre-phosphore. Les conditions limites de lubrification à l'intérieur des matrices de frappe à froid à ces vitesses génèrent des températures instantanées supérieures à 300°C au niveau des contacts d'aspérité. Les additifs EP forment un tribofilm sacrificiel qui empêche la microsoudure entre la pièce et la surface de la matrice. Les opérations plus lentes et à force de formation élevée bénéficient d'huiles de paraffine chlorées à viscosité plus élevée, bien que celles-ci soient progressivement supprimées dans de nombreuses régions en raison des réglementations environnementales.
Suzhou Anzhikou Hardware applique ces principes de lubrification à l'ensemble de son ensemble complet d'équipements de production de fixations, de la frappe à froid au laminage de filets et aux étapes CNC. Nous nous engageons à innover continuellement et à optimiser les coûts, garantissant que nos vis de précision, exportées dans plus de 40 pays, répondent aux exigences des applications les plus exigeantes. Contactez notre équipe avec votre défi hors-norme; nous promettons un service professionnel fondé sur deux décennies d'expertise pratique en matière d'outillage.

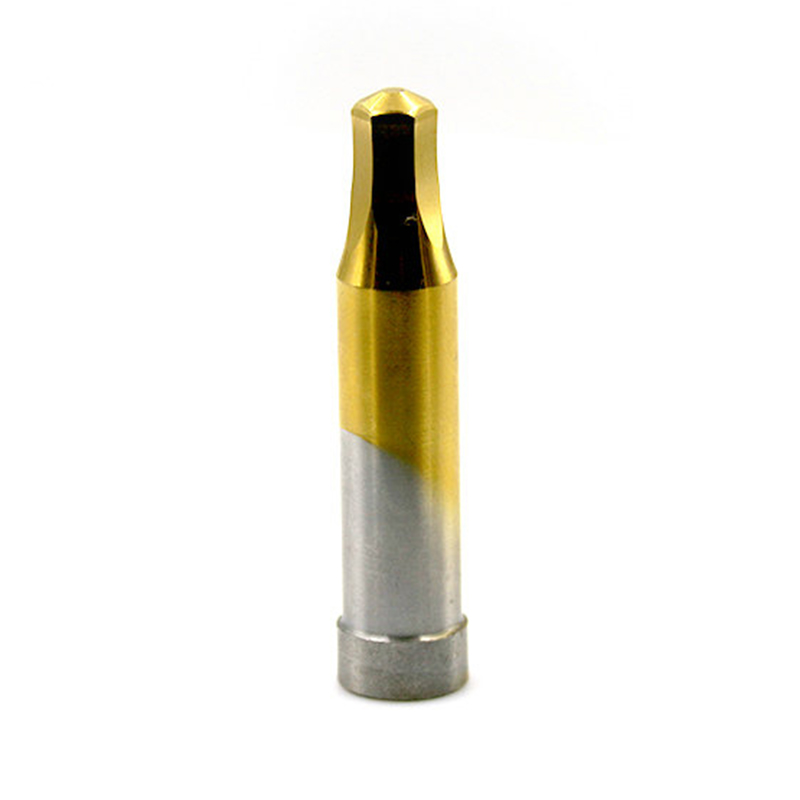

.jpg "Tous les articles Goupilles HSS pour poinçons")
