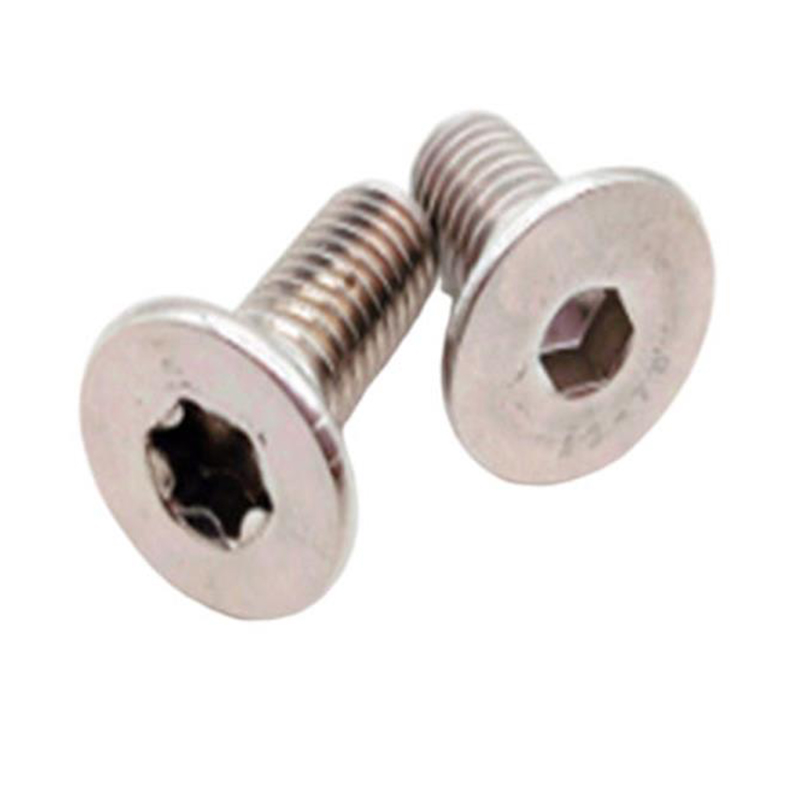

Vis à tête fraisée à six pans creux : tolérance d'angle fraisé et intégrité du siège

L'angle de fraisage de 90 degrés spécifié pour le système métrique vis à tête fraisée à six pans creux tolère une variation de fabrication de ± 1 degré selon la norme ISO 10642, mais cette bande étroite détermine si la tête de vis affleure, dépasse au-dessus de la surface ou s'enfonce en dessous. Suzhou Anzhikou Hardware Technology Co., Ltd. contrôle l'angle inférieur de la tête de ses vis à tête fraisée à six pans creux à ± 0,5 degrés à l'aide de matrices de tête usinées CNC, reconnaissant qu'un décalage de 1,5 degrés entre la tête de vis et le trou fraisé crée une ligne de contact circonférentielle plutôt que le contact de surface prévu. Ce contact linéaire concentre la charge de serrage dans une bande étroite qui déforme plastiquement les surfaces de contact en aluminium à des couples 30 % inférieurs à la valeur d'assise nominale, conduisant à un desserrage permanent après le premier cycle thermique.

Pour les assemblages en aluminium dans lesquels le trou fraisé est usiné plutôt que moulé, l'équipe d'ingénierie d'Anzhikou Hardware composée de 10 techniciens avec 20 ans d'expérience dans l'industrie recommande de spécifier une fraisure à 92 degrés sur la tête de vis lorsque le matériau d'accouplement est de l'aluminium 6061-T6. L'angle légèrement obtus compense la récupération élastique de l'aluminium après l'usinage, garantissant que la vis tire la tête sur toute la surface lors de l'application du couple. Cette compensation géométrique est particulièrement critique pour les panneaux intérieurs de l'aérospatiale et la carrosserie des véhicules de course, où les surfaces affleurantes sont obligatoires pour des raisons aérodynamiques et esthétiques. Les équipements de frappe à froid de la société, originaires de Taiwan et du Japon, permettent d'obtenir ce contrôle d'angle grâce au positionnement servo-électrique du poinçon avec une répétabilité de 0,01 mm, surveillé en temps réel par des capteurs optiques intégrés dans la ligne de production de plus de 200 machines.

Compromis en matière de hauteur de tête et de profondeur d'encastrement dans les conceptions à profil bas

Les données de perte de couple révèlent que les petites vis à tête fraisée à six pans creux sont affectées de manière disproportionnée par les réductions de profondeur d'encastrement. Le système de qualité certifié ISO9001:2015 d'Anzhikou Hardware impose une inspection à 100 % de la profondeur d'encastrement sur les tailles M3 et inférieures à l'aide d'une mesure laser confocale, rejetant les vis dont le fond de la douille hexagonale se trouve à moins de 0,2 mm du dessous de la tête. Cela évite les défaillances de came qui se produisent lorsque la clé Allen entre en contact avec le fond de la douille avant la transmission complète du couple.

Fabrication de vis en aluminium : frappe à froid 6061-T6 contre 7075-T6

Vis en aluminium offrent une densité de 2,70 g/cm³, soit un tiers de celle de l'acier, mais le choix de l'alliage détermine si la fixation peut être frappée à froid. Suzhou Anzhikou Hardware Technology Co., Ltd. produit des vis en aluminium principalement à partir de 6061-T6 et 7075-T6, la trempe T6 indiquant un traitement thermique en solution suivi d'un vieillissement artificiel. L'alliage 6061, contenant 0,8 % de magnésium et 0,4 % de silicium, forme des précipités de Mg₂Si lors du vieillissement qui renforcent la matrice tout en conservant une ductilité suffisante pour des rapports de hauteur de tête de frappe à froid allant jusqu'à 0,75 fois le diamètre de la tige. En revanche, le 7075-T6, avec sa teneur en zinc de 5,6 % et en magnésium de 2,5 %, atteint des résistances à la traction de 570 MPa, soit 40 % de plus que le 6061-T6, mais sa ductilité limitée limite les rapports de frappe à froid/hauteur de tête inférieurs à 0,55 sans recuit intermédiaire.

L'installation de 2 000 mètres carrés d'Anzhikou Hardware répond à cette limitation grâce à un processus de captage en deux étapes pour les vis 7075-T6. La première étape forme la tête à 250°C, exploitant la contrainte d'écoulement réduite de l'aluminium à température élevée tout en restant en dessous de la température de vieillissement qui dépasserait la trempe T6. La deuxième étape, à température ambiante, dimensionne à froid la tête aux dimensions finales et écrouit la surface pour améliorer la résistance à l'usure. Cette approche hybride, développée sur 20 ans d'expérience en production industrielle, produit des vis à tête fraisée à six pans creux 7075-T6 avec une dureté de tête de 95 HRB, suffisante pour empêcher l'arrondi de la douille hexagonale sous un couple standard, tout en conservant la ténacité du noyau qui résiste à la rupture par cisaillement dans les joints structurels.

Matrice de sélection d'alliage pour les applications de vis en aluminium

• 6061-T6 pour les boîtiers de machines générales et d'électronique : le rapport résistance/formabilité équilibré permet des géométries de tête complexes, notamment des douilles hexagonales profondes et des surfaces d'appui moletées. L'équipement de filage de filetage d'Anzhikou Hardware génère des filetages machine sur des vis 6061-T6 avec des finitions de surface de Ra 0,8 μm, réduisant ainsi la friction lors de l'assemblage dans des pièces moulées ou des extrusions d'aluminium.
• 7075-T6 pour les équipements aérospatiaux et sportifs de haute performance : la résistance supérieure permet des vis de plus petit diamètre dans les applications à poids critique, telles que les vis à tête fraisée M4 à six pans creux remplaçant les équivalents en acier M5 dans les composants de vélo. L'équipement CNC de l'entreprise peut usiner le 7075-T6 selon des tolérances serrées (± 0,02 mm) pour les vis à épaulement et les conceptions à tige étagée que la frappe à froid seule ne peut pas réaliser.
• 2024-T4 pour vis de type rivet dans les applications de revêtement d'avion : la teneur élevée en cuivre de cet alliage (4,4 %) offre une résistance au cisaillement exceptionnelle mais une faible résistance à la corrosion. Anzhikou Hardware applique des revêtements de conversion Alodine 1200 sur les vis 2024-T4, créant une couche de chromate de couleur or qui étend la résistance au brouillard salin de 24 heures (nu) à 336 heures tout en maintenant la conductivité électrique pour la protection contre la foudre.

Prévention du grippage et du grippage dans les joints filetés aluminium-aluminium

Lorsqu'une vis en aluminium se visse dans un écrou en aluminium ou un trou taraudé, l'absence de différentiel de dureté entre les surfaces de contact crée des conditions idéales pour l'usure de l'adhésif. Le film d'oxyde d'aluminium (Al₂O₃, de 2 à 5 nanomètres d'épaisseur) qui protège normalement les fractures métalliques sous la pression de contact des flancs de filetage, exposant l'aluminium nu qui se soude à froid à travers l'interface. Suzhou Anzhikou Hardware Technology Co., Ltd. a quantifié ce comportement grâce à des tests de couple-tension : les vis M5 en aluminium non lubrifiées atteignent un couple de grippage à 60 % de leur couple d'élasticité, ce qui signifie qu'une vis serrée à sa charge de serrage nominale maximale a déjà dépassé le seuil de grippage.

Traitements de surface pour vis en aluminium anti-grippage

Pour les applications de mise à la terre électrique où les propriétés isolantes de l'anodisation dure sont inacceptables, Anzhikou Hardware recommande des vis à tête fraisée hexagonale en aluminium avec revêtement Dacromet. La matrice en flocons de zinc et d'aluminium offre une protection sacrificielle contre la corrosion tandis que les particules lubrifiantes intégrées réduisent le coefficient de frottement du filetage de 0,45 (aluminium sec) à 0,18. Cela permet une application complète du couple sans risque de grippage, tout en maintenant la conductivité du joint inférieure à 1 milliohm. La ligne de production anti-desserrage de l'entreprise peut appliquer le Dacromet sur des vis miniatures en aluminium jusqu'à un diamètre de 0,6 mm grâce à un traitement par barillet centrifuge qui empêche l'emboîtement des pièces et garantit l'uniformité du revêtement sur les flancs du filetage.

Gestion de la dilatation thermique dans les assemblages mixtes avec vis en aluminium

Le coefficient de dilatation thermique de l'aluminium (23,6 × 10⁻⁶/°C) dépasse celui de l'acier (11,7 × 10⁻⁶/°C) d'un facteur deux, créant des contraintes de dilatation différentielles lorsque les vis en aluminium fixent les composants en acier ou en fonte lors des variations de température. Suzhou Anzhikou Hardware Technology Co., Ltd. rencontre fréquemment ce problème dans les applications automobiles et industrielles où les vis en aluminium sont choisies pour réduire le poids mais doivent maintenir une force de serrage de -40 °C en hiver à des températures sous le capot de 150 °C. La dilatation différentielle fait que la vis en aluminium s'allonge de 0,012 mm de plus qu'un équivalent en acier pour 10 mm de longueur engagée lors d'une élévation de température de 100°C, réduisant ainsi la charge de serrage de 15 à 20 % si le joint est rigide.

Stratégies de conception compensatoires pour les joints en aluminium soumis à des cycles de température

L'équipe d'ingénierie d'Anzhikou Hardware résout ce problème grâce à une conception de conformité commune plutôt que de simplement accepter la perte de serrage. Pour les vis à tête fraisée en aluminium dans les brides en acier, la société recommande de spécifier un diamètre de tige réduit (généralement 0,9 fois le petit diamètre du filetage) entre la tête et le premier filetage engagé. Cette section réduite agit comme un élément élastique, s'étirant pour s'adapter au différentiel thermique tout en maintenant une charge de serrage minimale. L'équipement CNC de l'installation de 2 000 mètres carrés usine ces tiges réduites avec des finitions de surface de Ra 0,4 μm pour empêcher l'initiation de fissures de fatigue au niveau de la transition de diamètre.

• Les piles de rondelles Belleville sous la tête fraisée offrent un mécanisme de conformité alternatif. Une seule rondelle Belleville de taille M5 avec une capacité de déflexion de 0,3 mm absorbe le différentiel de dilatation thermique pour des longueurs engagées jusqu'à 15 mm. Anzhikou Hardware propose des vis à tête fraisée à six pans creux avec des rondelles élastiques coniques pré-assemblées via son service de personnalisation de vis non standard, éliminant les défis de manipulation liés à l'installation de rondelles séparées sur les chaînes d'assemblage automatisées.
• Pour les joints où le maintien du serrage et la continuité électrique sont nécessaires, l'entreprise spécifie des vis en aluminium avec des surfaces d'appui argentées. La couche d'argent (2 à 3 microns d'épaisseur) maintient la résistance de contact inférieure à 0,5 milliohm tout au long des cycles thermiques en empêchant l'accumulation d'oxyde d'aluminium à l'interface tête de vis. Cette approche est standard pour les connexions de jeux de barres dans les batteries de véhicules électriques, où Anzhikou Hardware exporte vers des fournisseurs automobiles européens et nord-américains.

Les 20 années d'expérience de l'entreprise dans la personnalisation de vis non standard comprennent l'analyse par éléments finis des effets de dilatation thermique pour les géométries de joints spécifiques au client. Cette capacité prédictive, soutenue par la gamme complète d'équipements de test de l'installation, permet à Anzhikou Hardware de recommander des spécifications de vis qui maintiennent la force de serrage sur toute la plage de températures de fonctionnement plutôt que de s'appuyer sur des facteurs de sécurité empiriques.

Comportement à la corrosion des vis en aluminium dans les couples galvaniques

La position de l'aluminium en tant que métal structurel commun le plus anodique en fait l'élément sacrificiel dans pratiquement tous les couples galvaniques. Lorsqu'une vis en aluminium entre en contact avec des surfaces en acier inoxydable, en cuivre ou nickelées en présence d'un électrolyte, l'aluminium se corrode préférentiellement pour protéger le matériau cathodique. Suzhou Anzhikou Hardware Technology Co., Ltd. quantifie ce risque grâce à une analyse des séries galvaniques et propose des stratégies d'atténuation adaptées à l'appariement de métaux différents spécifique identifié au cours du processus de personnalisation.

Compatibilité galvanique et stratégies de protection

Dans les environnements marins où les vis en aluminium fixent le matériel en acier inoxydable, la densité de courant galvanique à l'interface peut atteindre 50 μA/cm² dans l'eau de mer, consommant 0,5 mm d'aluminium par an. Anzhikou Hardware recommande trois niveaux de protection en fonction des exigences de durée de vie :

• Isolation primaire : l'application d'une couche de 50 microns de produit d'étanchéité pour filetage à base d'époxy sur les filetages des vis avant l'installation crée une barrière diélectrique qui élimine le contact galvanique. La ligne de production anti-desserrage de l'entreprise peut pré-appliquer des produits d'étanchéité anaérobies sur les vis à tête fraisée en aluminium à six pans creux, avec des temps de durcissement de 10 à 30 minutes en fonction de la température ambiante.
• Protection cathodique : pour les installations sous-marines permanentes, la spécification de vis en aluminium en alliage 5052-H32, qui contient 2,5 % de magnésium, décale le potentiel de corrosion de 100 mV de plus que le 6061-T6. Cela fait de la vis elle-même une anode sacrificielle pour l'ensemble de l'assemblage, se corrodant uniformément plutôt que de se piquer localement. La certification des matériaux d'Anzhikou Hardware comprend des courbes de polarisation potentiodynamiques qui vérifient ce comportement.
• Modification de la conception : le passage du contact direct à une traversée intermédiaire en polymère élimine entièrement le couple galvanique. L'entreprise produit des vis en aluminium avec des colliers en polymère intégrés moulés sur la tige, maintenant la force de serrage tout en offrant une séparation diélectrique de 0,5 mm du composant cathodique.

Pour les 40 pays et régions du portefeuille d'exportation d'Anzhikou Hardware, les exigences de compatibilité galvanique varient considérablement. Les marchés du Moyen-Orient donnent la priorité à la résistance à la corrosion galvanique induite par les chlorures dans les infrastructures côtières, tandis que les marchés européens mettent l'accent sur les revêtements conformes à la directive RoHS qui évitent le chrome hexavalent. Le système qualité ISO9001:2015 de l'entreprise gère ces variations régionales grâce à une documentation de processus contrôlés, garantissant que les vis en aluminium expédiées aux clients automobiles allemands répondent aux spécifications VW 60446 tandis que celles destinées aux projets de construction des Émirats arabes unis sont conformes aux exigences de durabilité BS EN 1999-1-4.

Production de vis miniatures en aluminium : titre et filetage inférieurs à M1,5

La production de vis en aluminium inférieures à M1,5 remet en question les connaissances conventionnelles en matière de frappe à froid, car la faible limite d'élasticité du matériau provoque des bavures excessives au niveau des lignes de joint et la conductivité thermique élevée dissipe rapidement la chaleur de déformation qui facilite la formabilité. Suzhou Anzhikou Hardware Technology Co., Ltd. fabrique des vis miniatures en aluminium jusqu'à un diamètre externe de 0,6 mm, ce qui correspond aux capacités de l'entreprise pour l'acier et le titane, grâce à des adaptations de processus développées spécifiquement pour les caractéristiques métallurgiques de l'aluminium.

Paramètres de processus pour les vis en aluminium submillimétriques

La vitesse de déplacement des vis en aluminium M1.0 est réduite à 80 coups par minute contre 150 pour les vis en acier équivalentes, prolongeant ainsi le temps de séjour sous pression du poinçon pour compenser la sensibilité de l'aluminium à la vitesse de déformation. L'équipement de frappe à froid importé de Taiwan d'Anzhikou Hardware y parvient grâce à un contrôle d'entraînement à fréquence variable sans modification mécanique. Le jeu entre le poinçon et la matrice est réduit à 0,005 mm, soit la moitié de la norme en acier, pour éviter la formation de bavures d'aluminium qui nécessiteraient un détourage secondaire et risqueraient d'endommager la géométrie de la vis miniature.

Le filetage sur des vis en aluminium submillimétriques nécessite des matrices avec des rayons de racine 30 % plus grands que leurs équivalents en acier. Le rayon plus grand répartit la contrainte de formation du filetage sur un plus grand volume de matériau, empêchant ainsi la fissuration circonférentielle qui se produit lorsque la géométrie de matrice standard cisaille l'aluminium mou au niveau de la crête du filetage. L'équipement de fil à rouler d'Anzhikou Hardware, qui fait partie des plus de 200 ensembles de machines de précision de l'usine, stocke les profils de matrice spécifiques à l'aluminium dans le contrôleur CNC et sélectionne automatiquement la géométrie correcte en fonction des spécifications d'alliage de l'ordre de production.

L'inspection qualité de ces vis miniatures en aluminium utilise un tri optique automatisé plutôt qu'un jaugeage manuel. L'équipement de test de l'entreprise comprend des systèmes de vision avec une résolution de 5 microns qui inspectent 100 % de la production pour vérifier le diamètre de la tête, la concentricité de la tige, le diamètre du pas de filetage et la présence de douilles hexagonales. Les pièces défectueuses sont éjectées pneumatiquement à des cadences allant jusqu'à 600 pièces par minute, maintenant le débit nécessaire à la capacité de production annuelle de 2 000 mètres carrés tout en garantissant une livraison zéro défaut aux clients des secteurs de l'électronique et des dispositifs médicaux où un seul filetage manquant pourrait provoquer une défaillance de l'assemblage.
