Connaissance de l'industrie

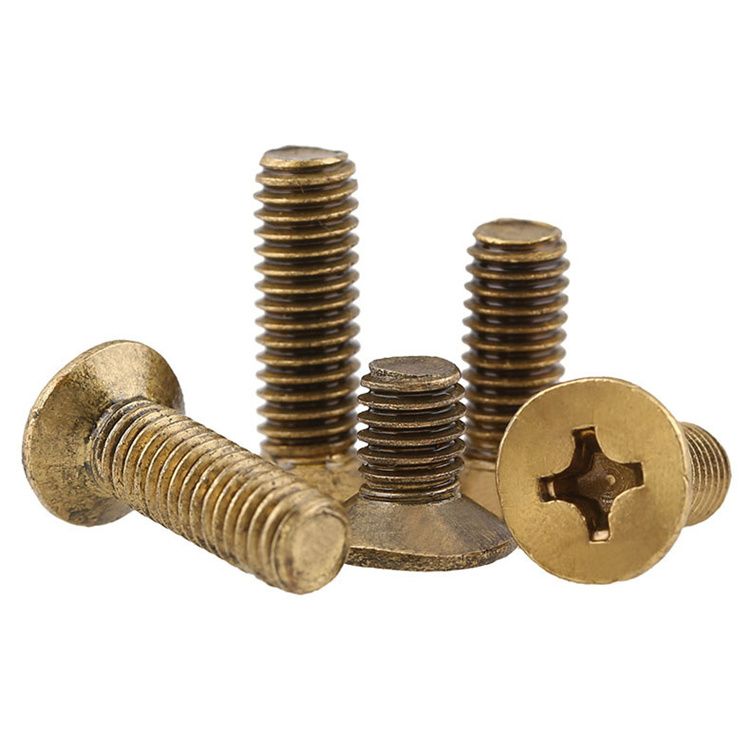

DIN 965 par rapport à ISO 7046 — Comprendre le chevauchement dimensionnel et les endroits où ils divergent

Vis DIN965 et ISO 7046 définissent toutes deux des vis à tête plate à tête fraisée cruciforme avec un angle de fraisage de 90°, et dans de nombreux catalogues de fournisseurs, elles sont traitées comme interchangeables. En pratique, les deux normes diffèrent par la classe de tolérance, la spécification de la profondeur d'encastrement et la gamme de types d'encastrement qu'elles prennent en charge — des différences qui deviennent significatives lorsque les vis sont utilisées dans des assemblages de précision ou des processus d'installation automatisés où la cohérence dimensionnelle affecte directement le temps de cycle et la qualité des joints.

La norme DIN 965 est antérieure à la norme ISO 7046 et spécifie la géométrie de la tête selon les tolérances de qualité de produit A pour les tailles M1,6 à M10, passant à la qualité de produit B pour les tailles plus grandes. L'ISO 7046 adopte une structure similaire mais définit deux parties distinctes : l'ISO 7046-1 pour l'évidement de type H (Phillips) et l'ISO 7046-2 pour l'évidement de type Z (Pozidriv), avec des indications explicites sur le type d'évidement à privilégier pour quelle plage de couple d'application. La norme DIN 965 ne fait pas cette distinction de manière aussi formelle : elle fait référence à l'évidement Phillips comme valeur par défaut sans spécifier Pozidriv comme variante distincte. Pour les ingénieurs achats vis à tête fraisée en laiton pour les marchés européens, cela est important car les normes DIN 965 et ISO 7046-1 peuvent être considérées comme fonctionnellement équivalentes pour la plupart des applications, mais les vis ISO 7046-2 (Pozidriv) n'accepteront pas un tournevis Phillips standard sans risque accru de sortie de came, une inadéquation qui provoque des dommages dans l'assemblage automatisé si le type de tournevis n'est pas vérifié par rapport aux spécifications de la vis.

L'angle de fraisage de 90° spécifié dans les deux normes est la dimension critique qui doit correspondre au fraisage du panneau correspondant. Cela diffère de l'angle de 82° utilisé dans la norme ASME B18.6.3 (vis à tête plate en pouces), ce qui signifie qu'une vis en laiton DIN 965 ne s'installera pas correctement dans une fraisure découpée selon la norme américaine - et vice versa. Dans les produits d'exportation assemblés avec des outillages mixtes ou des panneaux provenant de différents fournisseurs régionaux, cette inadéquation angulaire est un défaut d'assemblage récurrent mais tout à fait évitable. Suzhou Anzhikou Hardware Technology Co., Ltd. spécifie les angles de fraisage sur tous les dessins de production et confirme la norme cible lors de l'examen de la commande, empêchant ainsi l'incompatibilité angulaire d'atteindre la chaîne de montage du client.

Sélection d'alliages de laiton pour vis à tête fraisée - Usinabilité, dézincification et limites du CuZn39Pb3

Le CuZn39Pb3 (également connu sous le nom de CW614N ou laiton de décolletage) est l'alliage dominant utilisé dans la production de vis en laiton dans le monde entier, et sa prédominance est justifiée par son usinabilité exceptionnelle : la teneur en plomb crée des copeaux discontinus qui empêchent l'enroulement des outils et permettent des vitesses de coupe allant jusqu'à 300 m/min sur les tours CNC, réduisant considérablement le temps de cycle par rapport aux alternatives sans plomb. Pour les vis à tête fraisée en laiton produites par frappe à froid suivie d'un filetage CNC et d'une découpe de fentes, le CuZn39Pb3 offre la bonne combinaison de formabilité à froid (réduction acceptable de la surface de frappe) et d'usinabilité pour les opérations secondaires. Cependant, sa teneur en zinc de 39 % le place fermement dans la plage sensible à la dézincification – un mécanisme de corrosion sélectif qui extrait le zinc de la matrice de l’alliage, laissant un résidu poreux riche en cuivre avec une résistance structurelle négligeable.

La dézincification des vis CuZn39Pb3 se produit préférentiellement dans les eaux stagnantes ou à faible débit contenant des chlorures, en particulier dans des conditions légèrement acides (pH 6,5-7,5) à des températures supérieures à 40°C. Les systèmes d'eau potable, les raccords de plomberie d'eau chaude, les environnements marins avec immersion périodique et les équipements d'irrigation sont autant de contextes où le risque de dézincification doit être évalué avant de spécifier des vis à tête fraisée CuZn39Pb3. Le mode de défaillance est insidieux : la vis conserve sa géométrie et son aspect de surface tandis que sa résistance mécanique centrale se dégrade, de sorte que l'inspection visuelle ne détecte pas les dommages. Les fixations dézinguées peuvent échouer à des charges bien inférieures à leurs valeurs nominales de cisaillement et de traction.

Lorsque la résistance à la dézincification est requise, deux alliages alternatifs couvrent la plupart des besoins des applications :

• CuZn36Pb2As (CW602N — laiton résistant à la dézincification, DZR) : l'ajout de 0,02 à 0,15 % d'arsenic inhibe le mécanisme de dézincification au niveau des joints de grains. Le laiton DZR conserve une usinabilité de niveau CuZn39Pb3 (légèrement réduite mais toujours excellente) et constitue le choix standard pour les raccords de plomberie, les corps de vannes et les composants de compteurs d'eau sur les marchés où la norme BS EN 12165 ou les exigences DZR équivalentes sont appliquées.
• CuZn21Si3P (laiton silicium, CW724R) : une teneur plus faible en zinc combinée à l'ajout de silicium offre une excellente résistance à la dézincification ainsi qu'une bonne résistance à la corrosion dans l'eau de mer. Utilisé dans la quincaillerie marine où la dézincification et la résistance à la fissuration par corrosion sous contrainte sont requises, bien que son indice d'usinabilité inférieur (environ 70 % de CuZn39Pb3) augmente le coût de production par rapport au laiton de décolletage standard.

Pour les applications électroniques, électriques et d'instrumentation standard (les marchés finaux les plus courants pour les vis à tête fraisée en laiton DIN 965), la dézincification n'est généralement pas un problème et le CuZn39Pb3 reste la spécification correcte et rentable. Le choix de l'alliage ne nécessite une réévaluation que lorsque l'environnement d'exploitation inclut les conditions spécifiques qui activent le mécanisme de dézincification décrit ci-dessus.

Contrôle de la profondeur de fraisage pour vis en laiton à siège affleurant — Empilement des tolérances dans les assemblages de panneaux minces

L'obtention d'une tête affleurante ou légèrement affleurante avec une vis à tête fraisée en laiton DIN 965 dans un panneau mince dépend de la tolérance combinée de trois dimensions indépendantes : la hauteur de la tête de vis, la profondeur de fraisage du panneau et l'épaisseur du panneau à l'emplacement de la fraisage. Dans les panneaux structurels épais, l'accumulation de tolérances de ces trois sources est faible par rapport à l'ajustement disponible, mais dans les panneaux minces (aluminium, plastique ou composite de 1,0 à 2,5 mm), la tolérance combinée peut dépasser la tolérance de saillie de la tête disponible, produisant soit des têtes qui se dressent fièrement de la surface (un problème fonctionnel dans les assemblages coulissants), soit des têtes qui s'enfoncent en dessous (un problème esthétique sur les faces visibles et une concentration de contraintes dans les panneaux chargés en fatigue).

La tolérance DIN 965 pour la hauteur de tête (k) dans la qualité de produit A est h12 pour les tailles M1,6 à M5, ce qui pour une vis M3 (k nominal = 1,65 mm) permet une variation de 0 à −0,25 mm. La profondeur de fraisage dans le panneau dépend de l'angle inclus de l'outil de fraisage (doit correspondre exactement à 90°), du faux-rond de l'outil et du réglage de la butée de profondeur — une combinaison qui produit généralement une variation de profondeur de ±0,05 à ±0,10 mm dans l'usinage CNC de précision et de ±0,15 à ±0,25 mm dans les opérations de perçage manuel. Lorsque les deux tolérances s'accumulent dans la même direction, une erreur de saillie ou d'évidement de la tête de 0,35 à 0,50 mm est possible sur une vis M3 avec une hauteur de tête nominale de 1,65 mm, soit un écart de près de 30 % par rapport à la valeur nominale, inacceptable dans les assemblages à tolérances serrées.

Les approches pratiques pour contrôler la cohérence des sièges affleurants dans la production comprennent :

• Achat de vis à tolérance serrée : la spécification d'une bande de tolérance de hauteur de tête réduite (par exemple, ± 0,05 mm plutôt que la bande h12 complète) réduit la contribution de la vis à l'empilement sans nécessiter de modifications de l'outillage du panneau - une approche que Suzhou Anzhikou Hardware Technology Co., Ltd. met en œuvre pour les clients ayant des exigences cosmétiques à tolérance étroite utilisant son équipement de production CNC
• Vérification de l'angle de fraisage : une fraisure coupée à 89° au lieu de 90° place la tête de vis à une profondeur différente de celle calculée, introduisant une erreur systématique qui est invisible lors de l'inspection du panneau mais apparaît comme un état constant de la tête fière lors de l'assemblage — vérifier l'angle inclus de l'outil de fraisage avec un comparateur optique avant que la production n'élimine cette source
• Contrôle de l'épaisseur du panneau à l'emplacement du fraisage : pour les panneaux présentant une variation d'épaisseur significative (courante dans les boîtiers moulés sous pression), mesurer l'épaisseur réelle du panneau à chaque emplacement de fraisage et ajuster les paramètres de butée de profondeur en conséquence convertit ce qui serait une erreur systématique fixe en une variable de processus corrigible
• Spécifiez intentionnellement des sièges encastrés : dans les assemblages où la saillie de la tête est la condition inacceptable (panneaux coulissants, exigences de dégagement de la surface de contact), la conception pour une condition nominale de sous-affleurement de 0,1 à 0,2 mm offre une marge de sécurité par rapport à la tolérance d'empilement sans créer la concentration de contraintes d'une tête profondément encastrée

Limites de couple d'installation pour les vis à tête fraisée en laiton et rôle de la lubrification dans la prévention du grippage des filetages

Les vis à tête fraisée en laiton sont plus susceptibles d'être endommagées lors de l'installation que leurs équivalents en acier, car trois modes de défaillance distincts peuvent se produire simultanément au même couple appliqué : dénudage de l'évidement (l'évidement cruciforme se déforme avant que le filetage n'atteigne son engagement complet), dénudage du filetage dans le trou d'accouplement (le filetage femelle se cisaille avant que la tête de vis ne repose) et fracture de la tête au niveau du congé de tige à tête (la section transversale la plus faible en flexion sous la force de réaction de fraisage). Dans les fixations en acier de taille équivalente, la fenêtre de couple entre l'engagement complet du filetage et chacun de ces modes de défaillance est suffisamment large pour s'adapter à la variabilité normale de l'installation. Dans le laiton, la limite d'élasticité inférieure (généralement 380 à 430 MPa pour le CuZn39Pb3 contre 640 MPa pour l'acier de qualité 8.8) comprime considérablement cette fenêtre, en particulier pour les vis de petit diamètre où les valeurs de couple absolu sont faibles.

Les couples d'installation maximaux recommandés pour les vis à tête fraisée en laiton DIN 965 diffèrent considérablement des valeurs standard de l'acier et doivent être explicitement référencés dans les spécifications du processus d'assemblage plutôt qu'interpolés à partir des tableaux en acier :

Le grippage des filetages — le soudage adhésif des surfaces des filetages correspondants sous des contraintes combinées normales et de cisaillement — constitue un risque important lors du vissage de vis en laiton dans des trous taraudés en laiton, car la dureté et la chimie similaires des deux surfaces favorisent la micro-soudure aux points de contact des aspérités. Une fois le grippage commencé, le couple requis pour continuer à enfoncer augmente fortement et la vis se grippe généralement avant d'atteindre son engagement complet. La lubrification à l'interface du filetage réduit le coefficient de friction de 30 à 50 % et déplace la répartition du couple vers le composant de serrage souhaité plutôt que vers le composant de friction - un changement qui empêche à la fois le grippage et améliore la cohérence de la charge de serrage obtenue pour un couple appliqué donné. Une fine pellicule de vaseline, de composé antigrippant ou même d'huile de machine légère appliquée sur le filetage avant l'installation est suffisante et ne nécessite pas de matériaux spécialisés. Suzhou Anzhikou Hardware Technology Co., Ltd. peut fournir des vis à tête fraisée en laiton DIN 965 avec un lubrifiant pour filetage appliqué en usine pour les clients dont les processus d'assemblage nécessitent des relations de charge couple-serrage constantes sur des séries de production à grand volume.
