Vis de serrage et vis sans tête : Guide de connaissances professionnelles de l'industrie

Pourquoi les vis sans tête se dépouillent - et comment l'empêcher

L'une des défaillances les plus courantes sur le terrain avec les vis sans tête à douille est le retrait de la douille hexagonale, où la clé Allen ne mord plus et la vis devient impossible à enfoncer ou à retirer. Cela se produit rarement parce que la vis est défectueuse – cela se résume presque toujours à trois causes évitables : utiliser une clé de mauvaise taille, appliquer un couple à une clé hexagonale usée ou sous-dimensionnée, ou installer la vis avec un outil mal aligné qui arrondit les coins de la douille dès le premier tour. L'hexagone interne dans un vis sans tête est formé avec précision, et même un décalage clé-douille de 0,1 mm augmente considérablement la contrainte de contact par coin, accélérant ainsi l'usure.

La qualité du matériau de la vis joue également un rôle direct. Les vis de serrage en acier inoxydable de qualité 45H ont une douille plus douce que les versions en acier allié de qualité 14.9 usinées à partir d'acier 40Cr ou SCM435. Lorsque les applications à couple élevé exigent de l'acier inoxydable pour la résistance à la corrosion, le passage à une vis de serrage à douille TORX ou cannelée au lieu d'une vis hexagonale standard est la mise à niveau la plus pratique : les entraînements cannelés répartissent le couple sur plus de points de contact et réduisent le risque d'arrachement de plus de 30 % par rapport aux douilles hexagonales de tailles de vis équivalentes. Chez Suzhou Anzhikou, des configurations d'entraînement non standard, notamment des douilles cannelées, trilobées et doubles hexagonales, sont disponibles sur des vis sans tête personnalisées jusqu'au diamètre M2.

Choisir le style de pointe de vis sans tête adapté à votre application

La géométrie de la pointe d'une vis de réglage n'est pas esthétique : elle détermine la manière dont la charge est transférée, si l'arbre d'accouplement est marqué de manière permanente et si la vis se desserrera sous l'effet des vibrations. La sélection d'un mauvais type de pointe est une cause fréquente de desserrage prématuré, d'endommagement de l'arbre et de dérive de position dans les assemblages de précision. Les cinq styles de pointes les plus largement utilisés remplissent chacun un objectif mécanique distinct :

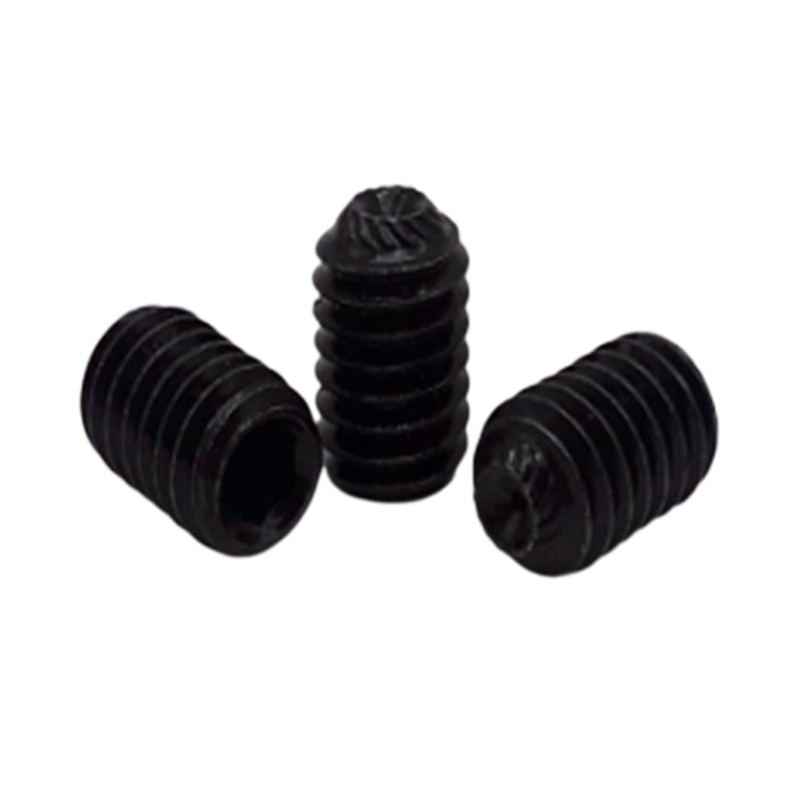

En pratique, le point tasse représente plus de 70 % du vis de réglage utilisation mondiale car il offre une forte morsure sans nécessiter une empreinte pré-percée sur la tige. Cependant, pour les instruments optiques, les actionneurs de précision ou tout assemblage où le retrait et le repositionnement de l'arbre sont nécessaires, la pointe plate est le bon choix : elle répartit la charge de serrage sur une zone plus large et ne laisse aucune marque permanente. Les vis sans tête à pointe de chien sont particulièrement utiles dans les gabarits d'indexation et les mécanismes à cadran, où le nez cylindrique étendu s'engage dans un trou percé en croix dans l'arbre pour éliminer complètement le jeu de rotation.

Spécifications de couple et risque caché de serrage excessif des vis sans tête

La plupart des ingénieurs appliquent instinctivement un couple de serrage aux vis de réglage – un tour ferme jusqu'à ce qu'il soit bien ajusté. Cette approche est problématique car les vis sans tête, contrairement aux boulons traversants, n'ont pas de bride à tête de boulon pour signaler la charge de serrage par retour tactile. Un serrage excessif d'une vis de serrage de petit diamètre est extrêmement simple et a deux conséquences destructrices : un dénudage du filetage dans le trou taraudé (en particulier dans les boîtiers en aluminium) et une déformation interne de la douille hexagonale qui empêche un retrait ultérieur.

Les couples de serrage recommandés pour les vis sans tête à douille standard en acier allié (grade 14.9) sont les suivants et doivent être traités comme des limites supérieures plutôt que comme des cibles :

• M2 (clé hexagonale 0,9 mm) : 0,1 – 0,15 N·m
• M2.5 (clé hexagonale 1,3 mm) : 0,2 – 0,3 N·m
• M3 (clé hexagonale 1,5 mm) : 0,4 – 0,6 N·m
• M4 (clé hexagonale 2,0 mm) : 1,0 – 1,5 N·m
• M5 (clé hexagonale 2,5 mm) : 2,0 – 3,0 N·m
• M6 (clé hexagonale 3,0 mm) : 4,0 – 5,5 N·m
• M8 (clé hexagonale 4,0 mm) : 9,0 – 12,0 N·m

Lorsque le matériau hôte est un alliage d'aluminium (par exemple 6061-T6), réduisez les valeurs de couple ci-dessus d'environ 40 % pour éviter l'arrachement du filetage. Pour les applications dans des environnements sujets aux vibrations (moteurs, boîtes de vitesses, pompes), l'application d'une petite quantité de composé frein-filet de résistance moyenne (équivalent à la Loctite 243) sur les filetages avant l'installation est plus fiable que de se fier uniquement au couple. Cela élimine le besoin d'une force de serrage excessive tout en maintenant un couple de décollage qui résiste au desserrage automatique sous des charges cycliques.

Sélection de matériaux au-delà de l'acier inoxydable : quand utiliser des vis sans tête en acier allié, en laiton ou en titane

L'hypothèse par défaut pour les vis de serrage résistantes à la corrosion est l'acier inoxydable, généralement A2 (304) ou A4 (316). Bien que cela soit approprié pour la plupart des environnements, ce n’est pas toujours le choix optimal, et la sélection du mauvais matériau entraîne des problèmes qui n’apparaissent qu’après l’installation. Comprendre les compromis entre les matériaux disponibles est essentiel pour les applications de précision et spécialisées.

Acier allié (qualité 12,9/14,9)

Les vis sans tête en acier allié revêtues d'oxyde noir ou de phosphate de zinc offrent la dureté et la résistance interne la plus élevée de toutes les options standard. Le noyau traité thermiquement (généralement en acier SCM435 ou 40Cr) résiste à la déformation du manchon sous un couple élevé, ce qui en fait le bon choix pour les applications à force de serrage élevée sur des arbres trempés. Ils ne conviennent pas aux environnements humides ou chimiquement agressifs sans protection supplémentaire de la surface.

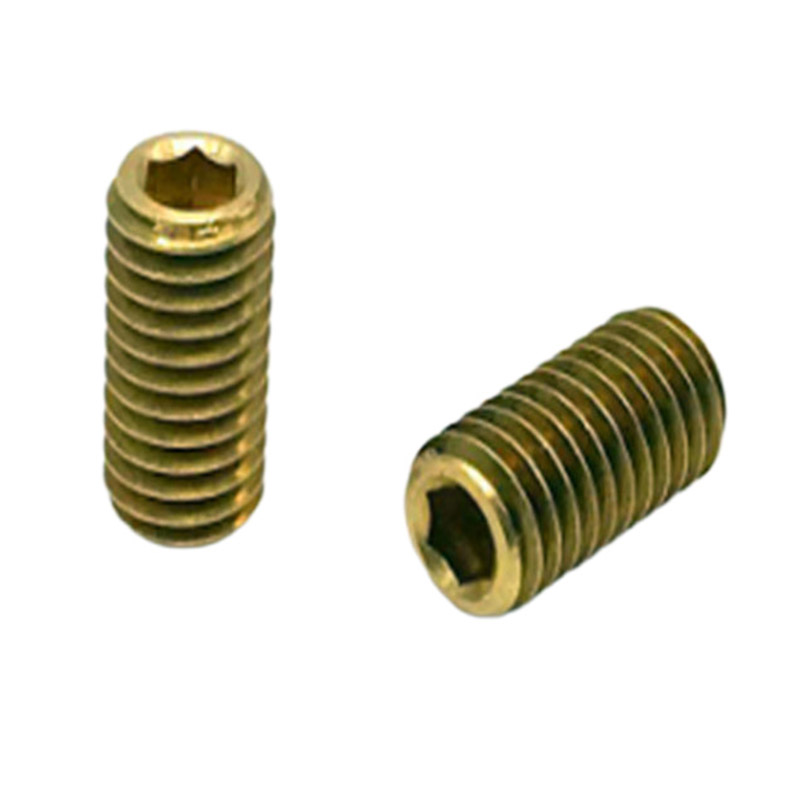

Vis de réglage en laiton

Les vis sans tête en laiton sont non magnétiques, anti-étincelles et conductrices d'électricité – des propriétés qui les rendent indispensables dans l'électronique, les environnements explosifs et les instruments de précision où le matériel ferreux pourrait provoquer des interférences. La pointe en laiton plus douce empêche également les rayures sur les arbres en acier inoxydable poli ou chromés. Leur dureté inférieure signifie que les vis de serrage en laiton ne doivent jamais être utilisées dans des rôles de serrage à couple élevé, mais pour les vis de réglage, les contacts de mise à la terre et le positionnement des capteurs dans les équipements médicaux ou de laboratoire, le laiton est souvent le seul choix approprié.

Vis de réglage en titane

Les vis sans tête en titane de grade 5 (Ti-6Al-4V) sont spécifiées dans les applications aérospatiales, de cyclisme haut de gamme et de dispositifs médicaux où la réduction de poids est critique et où la résistance à la corrosion dans les fluides corporels ou les atmosphères agressives est requise. Pesant environ 56 % du poids de l'acier inoxydable équivalent, les vis sans tête en titane permettent des économies de masse significatives dans les assemblages où des dizaines de fixations sont utilisées. Le grippage – la tendance du titane à se souder à froid sous contact glissant – doit être géré en appliquant un composé anti-grippage sur les filetages avant l'installation.

Longueur d'engagement du filetage : le paramètre le plus négligé dans la conception des vis de réglage

Contrairement à un boulon standard où l'engagement du filetage peut être confirmé visuellement en comptant les filetages exposés, une vis de réglage est entièrement encastrée dans un trou taraudé borgne, ce qui rend impossible la vérification visuelle de la profondeur d'engagement après l'installation. Un engagement insuffisant du filetage est l'une des principales causes d'échec de l'extraction des vis de réglage sous charge axiale, et il s'agit presque toujours d'une erreur de conception plutôt que d'un défaut de fabrication.

La longueur minimale d'engagement du filetage requise pour développer la pleine résistance à la traction de la vis dépend de la dureté relative de la vis et du matériau taraudé. Les directives suivantes s'appliquent aux vis sans tête à douille standard :

• Vis en acier allié dans un boîtier en acier : Engagement minimum = 1,0 × diamètre nominal de la vis (par exemple, M6 nécessite au moins 6 mm d'engagement du filetage).
• Vis en acier allié dans un boîtier en aluminium : Engagement minimum = 1,5 à 2,0 × diamètre nominal de la vis pour compenser la faible résistance à la traction des filetages en aluminium.
• Vis en acier inoxydable dans un boîtier en plastique : Engagement minimum = 3,0 × diamètre nominal de la vis ; les inserts hélicoïdaux (par exemple Helicoil) sont fortement recommandés.
• Dans des environnements vibratoires : Ajoutez 25 à 50 % aux valeurs minimales ci-dessus comme marge de sécurité contre un desserrage progressif.

Lorsque l'épaisseur de la paroi du boîtier ne permet pas une profondeur d'engagement adéquate, la solution consiste soit à augmenter le diamètre de la vis, soit à utiliser une vis sans tête plus longue et à utiliser une conception de bossage à filetage traversant. Des vis sans tête à douille de longueur personnalisée, y compris des longueurs non standard non disponibles dans le stock du catalogue, peuvent être produites selon des spécifications exactes, ce qui constitue une exigence courante pour les concepteurs de mécanismes de précision travaillant avec des boîtiers compacts.

Solutions anti-desserrage spécifiques aux vis sans tête dans les assemblages tournants

Les vis de réglage standard utilisées pour fixer les poulies, les engrenages, les cames et les colliers sur les arbres rotatifs sont parmi les fixations les plus exposées aux vibrations de toutes les machines. Contrairement aux fixations à bride qui bénéficient de la friction sous la tête du boulon, les vis sans tête reposent entièrement sur la friction du filetage et sur l'engagement pointe-arbre pour résister au desserrage. Dans les assemblages en rotation continue, en particulier ceux comportant des inversions de sens, des cycles marche-arrêt ou des charges déséquilibrées, cela est souvent insuffisant sans mesures supplémentaires.

Les stratégies anti-desserrage les plus efficaces pour les vis de serrage dans les applications rotatives, classées de la plus simple à la plus robuste, sont :

• Empilage de vis à double réglage : Installez deux vis de réglage de la même taille dans le même trou fileté, avec la vis intérieure réglée au couple approprié et la vis extérieure fermement serrée contre elle. La précharge de compression entre les deux vis augmente considérablement la résistance à l'auto-desserrage sans aucun composant supplémentaire.
• Vis à double jeu décalées : Utilisez deux trous taraudés décalés à 90° ou 120° autour de la circonférence du moyeu. Cela répartit la charge de serrage plus uniformément autour de l'arbre et empêche l'arbre de s'armer ou de se déplacer axialement sous des charges excentriques.
• Vis de serrage en nylon : Ceux-ci comportent un patch en nylon pré-appliqué sur les flancs du filetage qui se déforme en filetage correspondant lors de l'installation, créant ainsi un verrouillage mécanique qui ne dépend pas uniquement de la friction. Efficace pour les applications où les freins-filet liquides sont interdits.
• Encoches d'arbre pré-percées : Pour les installations permanentes, une petite empreinte conique percée dans l'arbre au point de contact de la vis de réglage – associée à une vis de réglage à pointe conique – crée un verrouillage mécanique positif qui résiste aux mouvements de rotation et axiaux, même en cas de vibrations sévères.

Les vis sans tête à patch en nylon et à pointe entièrement en nylon sont des articles personnalisés qui nécessitent un outillage de production spécifique. Les capacités de fabrication de Suzhou Anzhikou comprennent des vis de serrage à insert en nylon avec une couverture de patch optimisée pour les cycles d'installation à usage unique ou multi-usage, produites selon les tailles de filetage, les longueurs et les géométries de points spécifiées par le client.
