Les vis en nylon sont-elles la solution la plus fiable pour une fixation résistante aux vibrations ?

Qu'est-ce qu'une vis en nylon ?

A vis en nylon est une attache filetée standard qui a été améliorée avec une bande ou un patch de résine de nylon appliqué directement sur une partie de ses fils. Ce patch, généralement placé sur la partie inférieure de la tige filetée, agit comme un mécanisme autobloquant. Lorsque la vis est enfoncée dans un filetage correspondant, le matériau en nylon se comprime et crée un couple dominant, une résistance de friction continue qui empêche la fixation de se desserrer sous l'effet des vibrations, des cycles thermiques ou des charges dynamiques. Contrairement aux composés adhésifs frein-filet, le patch en nylon est une partie permanente de la fixation et ne nécessite aucun mélange, temps de durcissement ou outil d'application spécial.

Cette conception fait des vis de brassage en nylon l'une des solutions de fixation autobloquantes les plus pratiques et les plus largement adoptées dans des secteurs allant de l'assemblage automobile et de l'aérospatiale à l'électronique grand public et aux machines industrielles. La simplicité du concept cache son efficacité : une petite quantité de polymère technique, stratégiquement placée, peut prolonger considérablement la durée de vie et la fiabilité d'un joint boulonné.

Comment fonctionne le mécanisme de verrouillage du patch en nylon

Comprendre la mécanique derrière une vis en nylon permet d'expliquer pourquoi elle surpasse de nombreuses autres méthodes de verrouillage dans des conditions exigeantes. Le patch en nylon est généralement appliqué sous forme de bande pré-durcie qui dépasse très légèrement de la forme du fil. Lorsque la vis s'engage dans le filetage femelle, cette saillie est comprimée par les flancs du filetage correspondant. La récupération élastique du matériau en nylon repousse continuellement le fil, générant une force radiale constante qui résiste au desserrage en rotation.

Ce couple dominant est mesurable et doit répondre à des valeurs minimales et maximales spécifiques telles que définies par des normes telles que ISO 2320 et ASTM F2228. Le couple dominant doit être suffisamment élevé pour résister au desserrage sous les charges opérationnelles, mais pas au point de rendre l'installation peu pratique ou de risquer de dénuder le filetage correspondant. Les vis en nylon correctement fabriquées atteignent cet équilibre avec précision, offrant une performance de verrouillage fiable et cohérente d'une fixation à l'autre.

Patch en nylon par rapport aux autres méthodes autobloquantes

Il existe plusieurs façons d'obtenir un blocage de filetage dans un assemblage boulonné, et chaque méthode présente des avantages et des limites spécifiques. Comprendre comment les vis de brassage en nylon se comparent aux alternatives aide les ingénieurs et les techniciens à faire le meilleur choix pour leur application.

Comme indiqué ci-dessus, les vis de brassage en nylon offrent une solide combinaison d'installation sans préparation et d'excellente résistance aux vibrations, ce qui les rend idéales pour les chaînes d'assemblage à grand volume où la cohérence et la rapidité du processus sont essentielles. Leur principale limitation est la sensibilité à la température : le patch en nylon commence à ramollir et à perdre de son efficacité au-dessus d'environ 120°C, ce qui les exclut des environnements à haute température comme les systèmes d'échappement ou les composants internes du moteur.

Types et configurations courants

La technologie des patchs en nylon ne se limite pas à un seul type de vis. Il peut être appliqué à une large gamme de styles de têtes de fixation, de types d'entraînement et de formes de filetage, offrant ainsi aux concepteurs et aux ingénieurs une flexibilité considérable dans la spécification de la fixation adaptée à chaque joint.

Par style de tête

Les vis de brassage en nylon sont disponibles dans pratiquement toutes les configurations à tête standard, y compris les vis à tête hexagonale, les vis à tête creuse, les vis mécaniques à tête cylindrique, les vis à tête fraisée plate et les vis à tête bombée. Le choix du style de tête dépend des exigences de l'application telles que le jeu de clé disponible, la nécessité d'une surface affleurante ou la capacité de couple.

Par matériau et finition

Le matériau de base de la vis est indépendant du patch en nylon. Les options courantes incluent :

• Acier au carbone avec zingage : Le choix le plus courant et le plus rentable pour les applications industrielles générales. Offre une résistance modérée à la corrosion adaptée aux environnements intérieurs.
• Acier allié (grade 10.9 / 12.9) : Utilisé dans les joints structurels à haute résistance où la force de serrage et la résistance aux vibrations sont requises simultanément, comme dans les châssis automobiles et les châssis de machines.
• Acier inoxydable (A2 ou A4) : Préféré pour les environnements marins, de transformation alimentaire et chimiques où la résistance à la corrosion est primordiale. Le patch en nylon adhère bien aux substrats inoxydables et conserve son efficacité de verrouillage.

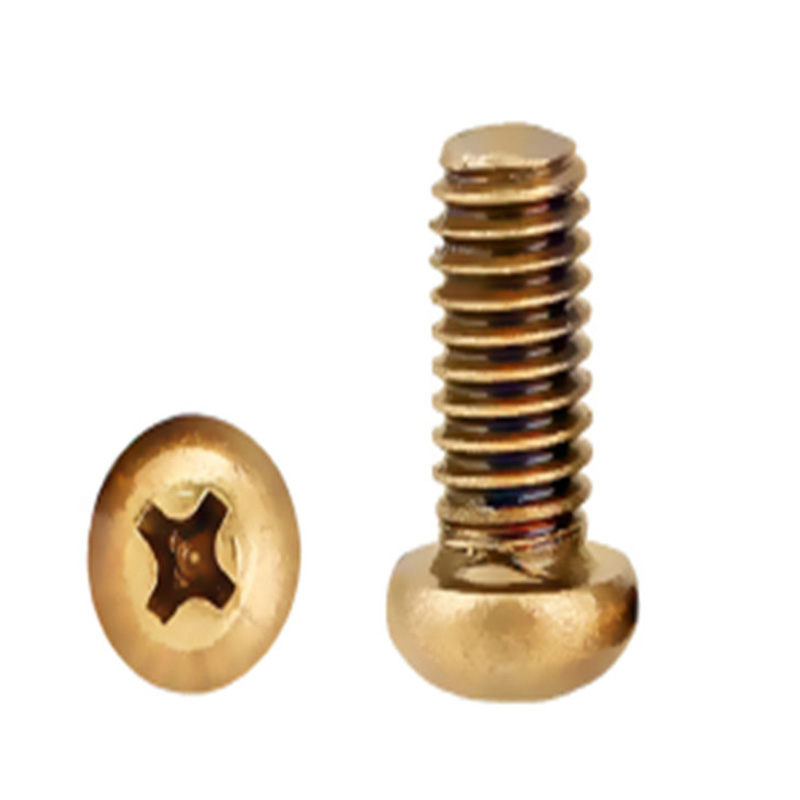

• Laiton : Sélectionné pour les boîtiers électriques, les systèmes de plomberie et les applications où la compatibilité galvanique avec les composants en aluminium ou en cuivre est importante.

Par couleur et couverture du patch

Les patchs en nylon sont le plus souvent bleus ou verts, bien que d'autres couleurs soient disponibles à des fins d'identification personnalisée. La zone de couverture, qui s'étend généralement sur deux à quatre pas de filetage, est soigneusement contrôlée pendant la fabrication afin de fournir la plage de couple dominante correcte. Certains fabricants proposent des patchs sur toute la circonférence (patchs en anneau) plutôt que des patchs en bande, qui fournissent un couple de verrouillage plus uniforme et réduisent le risque d'erreurs d'installation directionnelles dans l'assemblage automatisé.

Comment sélectionner la bonne vis de brassage en nylon

Le choix d’une vis en nylon implique d’évaluer plusieurs paramètres en parallèle. Une erreur dans l'un de ces éléments peut entraîner soit un joint desserré, soit une fixation impossible à installer sans endommager le filetage correspondant.

• Taille et pas du filetage : Faites correspondre précisément le filetage de la vis au trou taraudé ou à l'insert fileté. Les fils grossiers sont plus couramment disponibles avec les patchs en nylon et offrent une meilleure résistance au filetage croisé lors de l'installation.
• Classe de propriété et charge de serrage : Le patch en nylon assure le verrouillage et non le serrage. Assurez-vous que la classe de propriété sélectionnée (par exemple, 8.8, 10.9) est capable de générer la charge de serrage requise pour la conception du joint.
• Plage de température de fonctionnement : Confirmez que le joint ne dépassera pas 120°C en service. Pour des températures plus élevées, envisagez plutôt une solution de blocage de filetage métallique ou un écrou dynamométrique entièrement métallique.
• Nombre de cycles d'installation : Si le joint doit être démonté et remonté fréquemment, évaluez la perte du couple dominant sur plusieurs cycles. La plupart des vis de brassage en nylon sont spécifiées pour un maximum de trois à cinq cycles d'installation-retrait avant que l'efficacité du verrouillage ne tombe en dessous de la valeur minimale spécifiée.
• Matériau du filetage correspondant : Les patchs en nylon sont plus efficaces lors de l'engagement de fils en acier ou en alliage dur. Dans les matériaux souples tels que l'aluminium ou le plastique, le patch peut déformer le filetage homologue plutôt que de se comprimer correctement, entraînant un couple de verrouillage incohérent.

Directives d'installation et meilleures pratiques

L'installation correcte des vis de brassage en nylon est simple mais nécessite une attention particulière à quelques pratiques clés qui distinguent un joint fiable d'un joint problématique.

Assurez-vous toujours que le trou taraudé est propre, exempt de copeaux et conforme à la tolérance de filetage spécifiée avant d'installer une vis en nylon. Des filetages femelles surdimensionnés ou endommagés réduiront le contact avec le patch en nylon et compromettront le couple dominant. À l’inverse, des filetages sous-dimensionnés ou contaminés peuvent provoquer le grippage de la vis avant d’atteindre le couple cible.

N'appliquez pas d'adhésif frein-filet supplémentaire sur une vis en nylon. La combinaison de la friction du patch en nylon et de l'adhésif durci peut produire des couples d'installation qui dépassent de loin la limite d'élasticité en torsion de la vis, entraînant une rupture des fixations ou un dénudage du filetage. Choisissez une méthode de verrouillage et appliquez-la de manière cohérente.

Utilisez une clé dynamométrique calibrée ou un outil électrique à couple contrôlé pour le serrage final. Le couple dominant du patch en nylon s'ajoute aux composants de friction de la surface d'appui et de friction du filetage du couple d'installation total. Cette somme doit être prise en compte lors du calcul du couple de serrage correct pour atteindre la charge de serrage cible. Ne pas le faire peut entraîner un serrage insuffisant, ce qui annulerait les avantages de la fonction d'autoverrouillage.

Applications industrielles où les vis de brassage en nylon excellent

Les vis de brassage en nylon ont été adoptées dans un éventail remarquablement large d'industries, précisément parce que leurs avantages répondent à des défis d'ingénierie universels. Les secteurs suivants dépendent fortement de cette technologie de fixation :

• Fabrication automobile : Largement utilisé dans les ensembles de garnitures intérieures, les composants de suspension, les couvercles de transmission et les mécanismes de siège où les vibrations sont constantes et où le démontage pour l'entretien doit rester possible.
• Electronique grand public : Appliqué dans les charnières d'ordinateurs portables, les supports de montage de disque dur et les entretoises de circuits imprimés où les minuscules attaches doivent résister au desserrage dû aux vibrations de manipulation sans ajouter de volume ou de poids.
• Machines industrielles : Présent dans les couvercles de boîtes de vitesses, les carters de pompes, les cadres de convoyeurs et les supports de moteur où les charges cycliques et les vibrations continues sont endémiques à l'environnement d'exploitation.
• Dispositifs médicaux : Utilisé dans les boîtiers d'équipement et les mécanismes réglables où une fixation fiable doit être maintenue grâce à des cycles de nettoyage répétés et à un repositionnement occasionnel par les opérateurs.
• Aéronautique (structures non critiques) : Appliqué dans les intérieurs de cabine, les panneaux de baie avionique et les équipements de soutien au sol où les économies de poids résultant de l'élimination des rondelles de blocage ou du matériel secondaire sont appréciées.

Normes de qualité et conformité

Lors de l'achat de vis de brassage en nylon pour des applications critiques, il est essentiel de vérifier la conformité aux normes internationales reconnues. Les principales normes régissant les fixations à couple dominant comprennent la norme ISO 2320, qui spécifie les exigences relatives aux écrous en acier à couple dominant, et la norme ASTM F2228, qui couvre les tests de performance des fixations à couple dominant à filetage externe. En outre, de nombreux fabricants OEM des secteurs de l'automobile et de l'aérospatiale imposent des exigences de qualification exclusives qui vont au-delà de ces normes de base, notamment des tests de corrosion au brouillard salin, des tests de cycles thermiques et des exigences de contrôle statistique des processus pour la couverture des correctifs et la cohérence du couple.

Les fournisseurs de fixations réputés doivent être en mesure de fournir des certifications de matériaux, des rapports de test confirmant les valeurs de couple en vigueur dans la plage spécifiée et une documentation de traçabilité pour les matières premières et les lots de fabrication. Dans les secteurs réglementés, s’approvisionner auprès de fournisseurs non certifiés pour réduire les coûts est une fausse économie qui introduit des risques inacceptables dans la chaîne d’approvisionnement.

Points à retenir pour les ingénieurs et les spécialistes des achats

Les vis de brassage en nylon représentent l'un des outils les plus rentables et les plus fiables de la boîte à outils de fixation d'un ingénieur de conception. Ils éliminent le besoin de matériel de verrouillage secondaire, réduisent les étapes d'assemblage et offrent une résistance aux vibrations constante et mesurable sans nécessiter de modifications de processus sur la chaîne d'assemblage. Lorsqu'ils sont sélectionnés correctement — en prêtant attention aux limites de température, à la compatibilité des matériaux, aux exigences de couple et aux contraintes de réutilisation — ils offrent une intégrité de joint exceptionnelle dans une large gamme d'applications exigeantes. L'essentiel est de les traiter non pas comme un produit générique mais comme un composant de précision avec des paramètres de performance clairement définis qui doivent être adaptés aux besoins spécifiques de chaque articulation.
